SWP-LCD-MD 多通道巡检控制仪


SWP-LCD-MD 多通道巡检控制仪


       SWP-LCD-MD多路仪表适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。

一、仪表特点∶


      1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现万能输入。

      2、可选择统一报警输出，分别报警输出或分别变送输出。


3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。

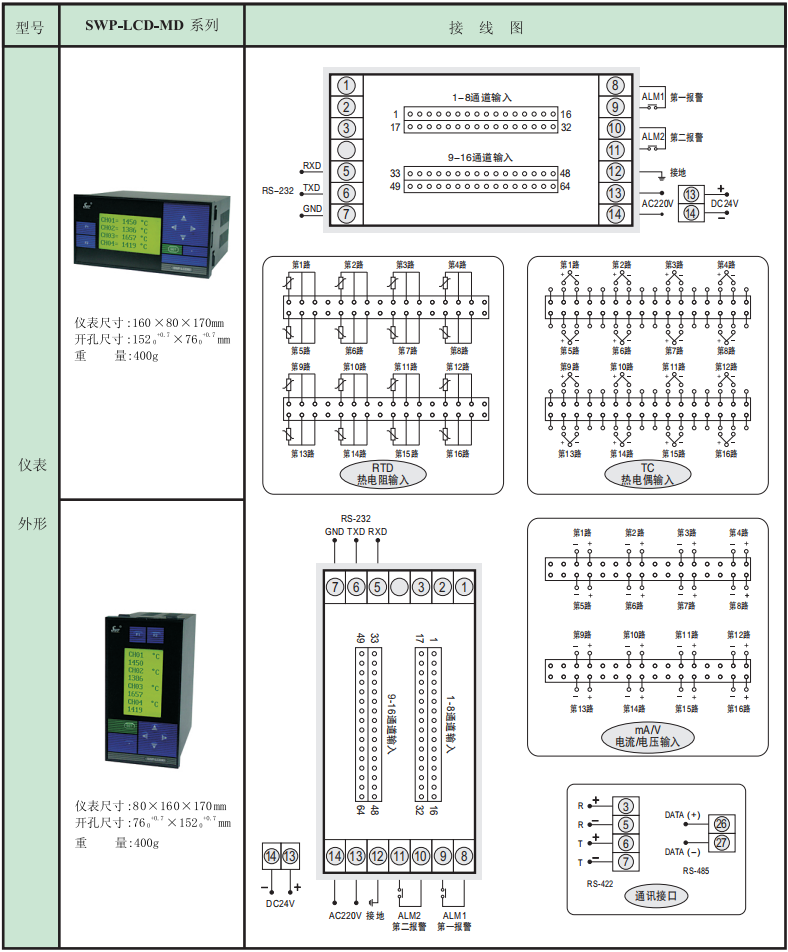

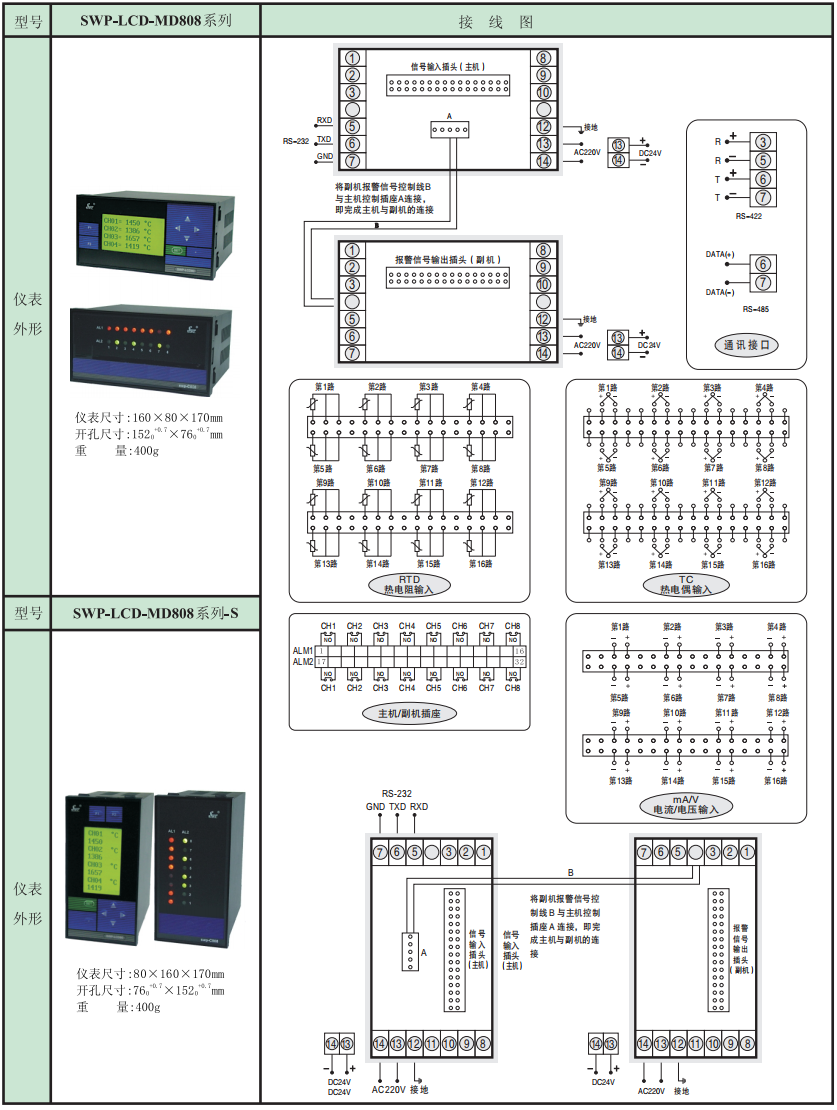

二、仪表外形及接线图∶（以下为基本配线方式，特殊订货请参见随机接线图）

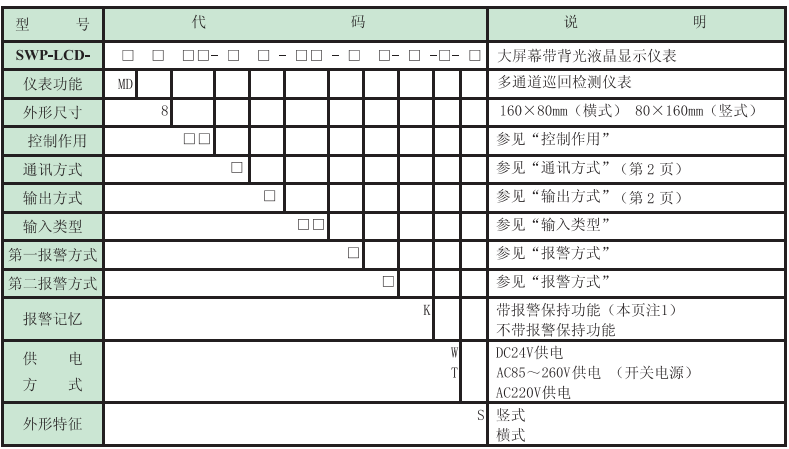

三、SWP-LCD-MD系列多通道巡检测量控制仪型谱表

★ 控制作用

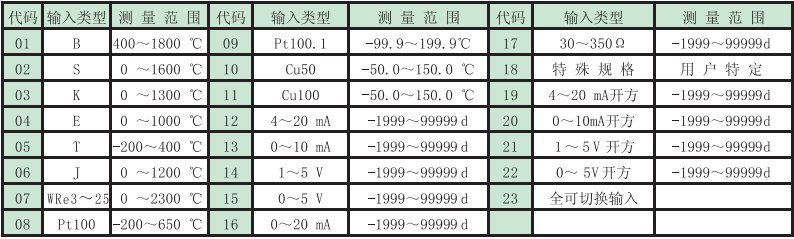

★ 输入类型

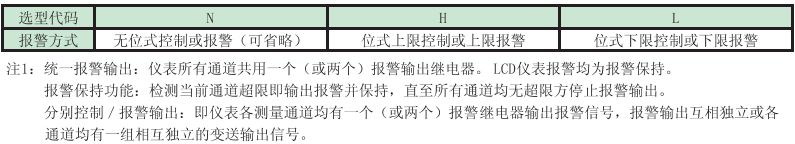

★ 报警方式

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式

★控制输出方式

★型号举例∶①SWP-LCD-MD814-21-08-HL-K-W-S


                   十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100，一路报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。

                   ②SWP-LCD-MD808-81-10-L-H-K-T


                  八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，一路报警为下限报警，第二报警为上限报警，AC85～260V供电（开关电源），横表。
