SWP-LCD-PID小型单色自整定控制仪（外给定或阀位控制）


SWP-LCD-PID小型单色自整定控制仪（外给定或阀位控制）


SWP-LCD系列PID小型单色外给定（或阀位）控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构（如阀位等）。


       SWP-LCD系列PID小型单色控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制及相对模拟量显示，使测量值的显示更为清晰直观。

一、主要特点


       1、同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出一继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。


       2、自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。

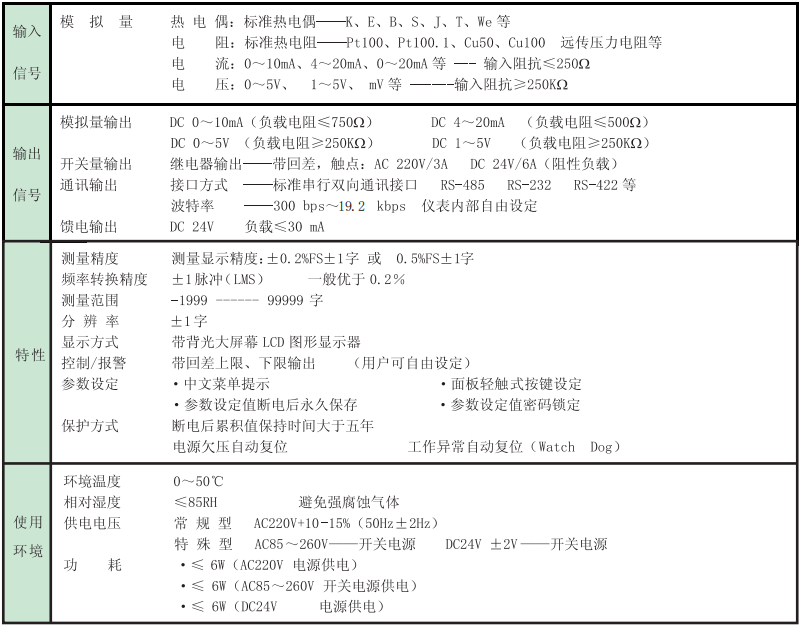

二、仪表技术参数

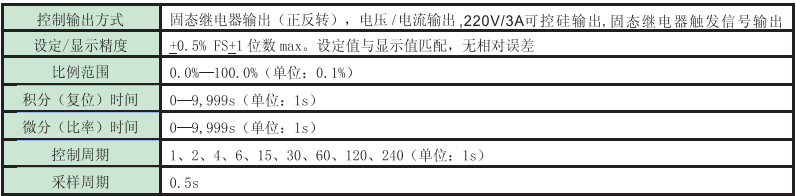

三、特殊技术参数

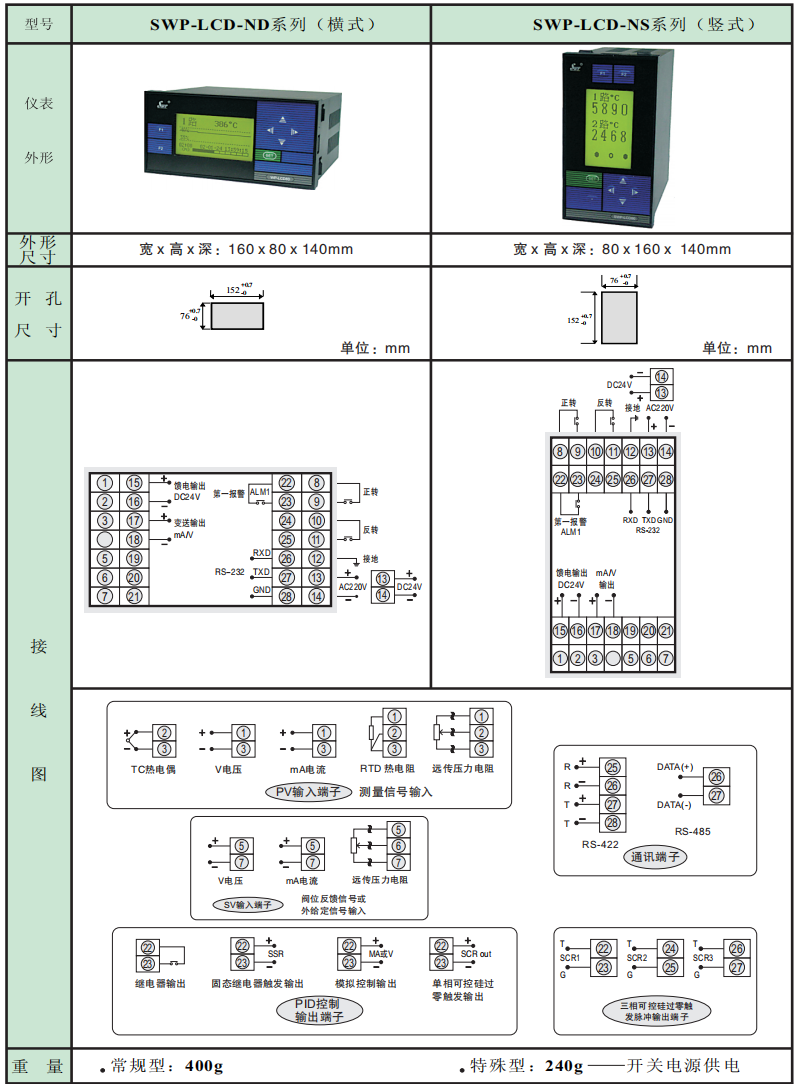

四、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

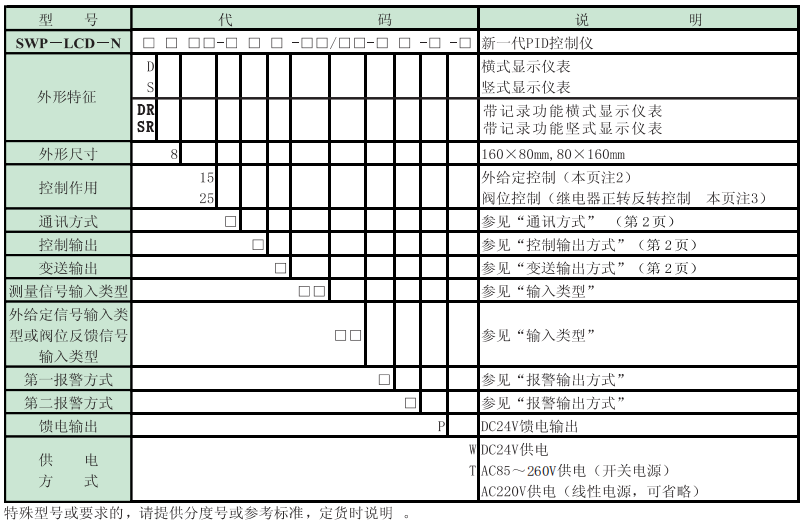

五、SWP-LCD系列PID小型单色自动演算外给定（或阀位）控制仪型谱表

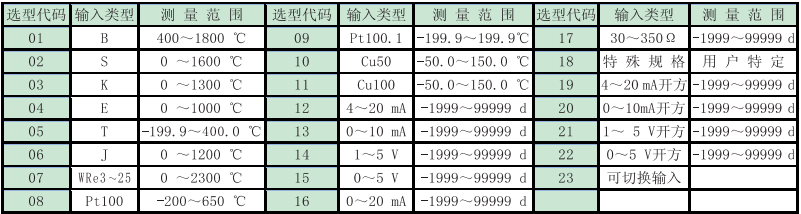

★ 输入类型

★变送输出方式

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★报警输出方式

★控制输出方式

★ 注1∶仪表作为阀位正反转控制时，只能带一个报警，上限或下限，可任意设定。

★ 注2∶外给定控制一一控制目标值由外部输入信号给定。

★ 注3∶阀位控制-—继电器正转、反转控制输出。


★ 注4∶控制输出为PID或阀位控制，变送输出为测量值对应的变送输出。

★型号举例∶SWP-LCD-ND815-21-08/12-HL-P-W


                   液晶显示PID外给定控制仪，通讯方式RS-232，输出方式继电器输出，测量信号输入类型为Pt100，外给定信号输入类型为4～20mA，一路报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电，无记录功能。
