SWP-LCD-PID小型单色自整定控制仪


SWP-LCD-PID小型单色自整定控制仪


          SWP-LCD-PID小型单色自整定控制仪适用于需要进行高精度测量控制的系统。

          SWP-LCD系列PID小型单色自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数
字量显示控制，使测量值的显示更为清晰直观。

一、主要特点


1、可分别带有一路 PID控制输出及一路变送输出，可适用各种测量控制场合。

          2、手/自动无扰动切换，手自状态下可修改参数。


          3、具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器触发输出及电压/电流输出）。

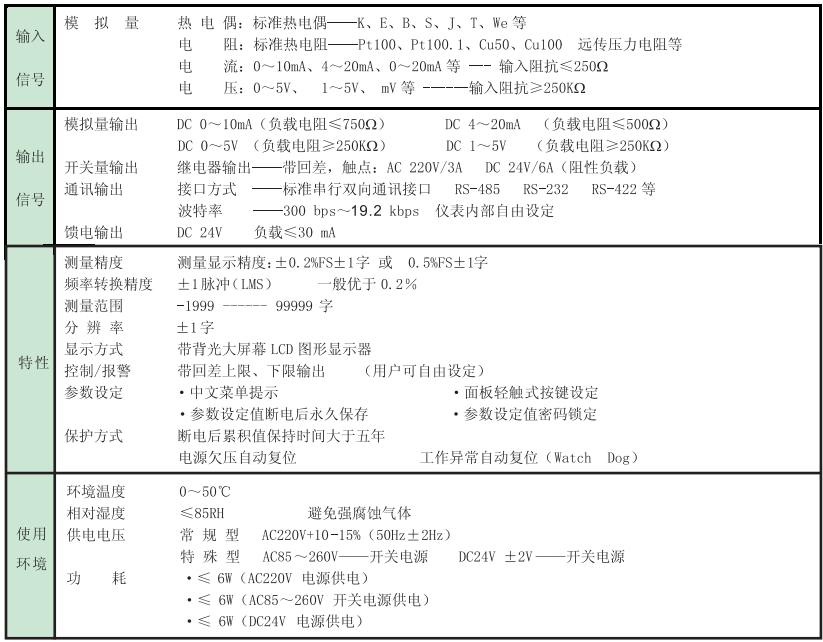

二、仪表技术参数

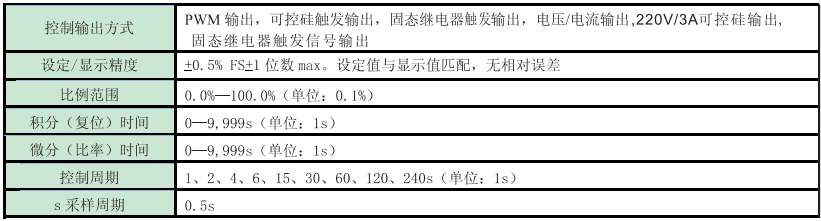

三、特殊技术参数

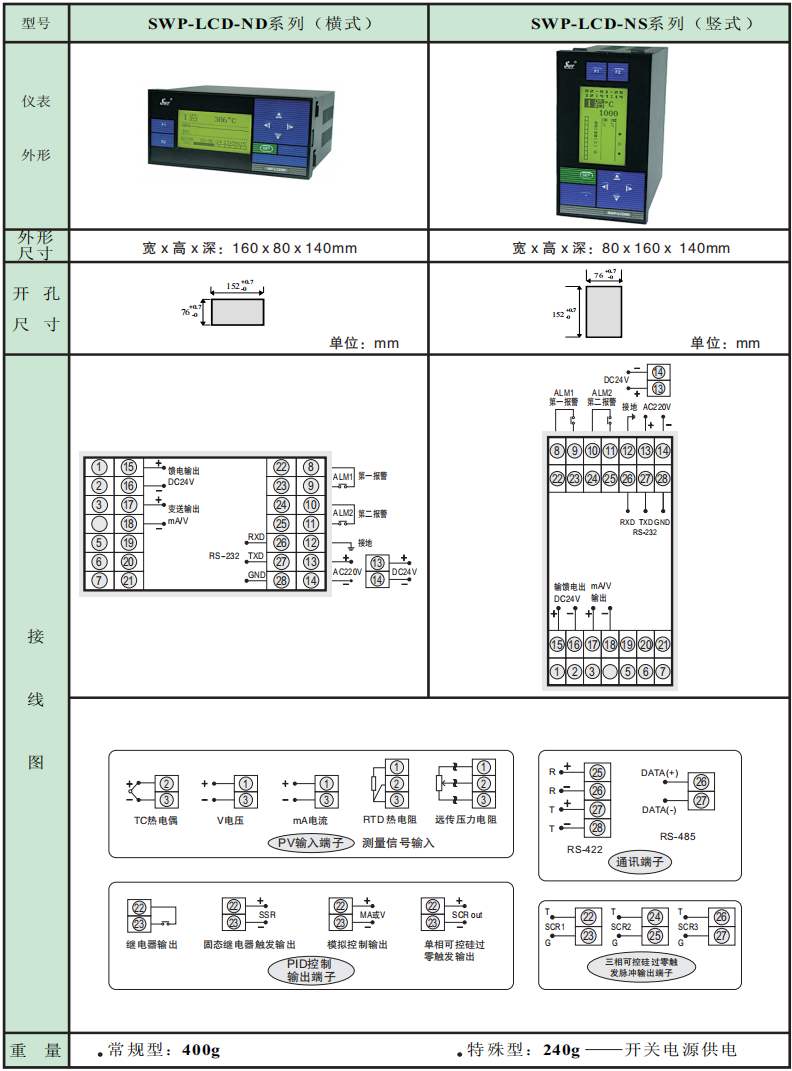

四、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

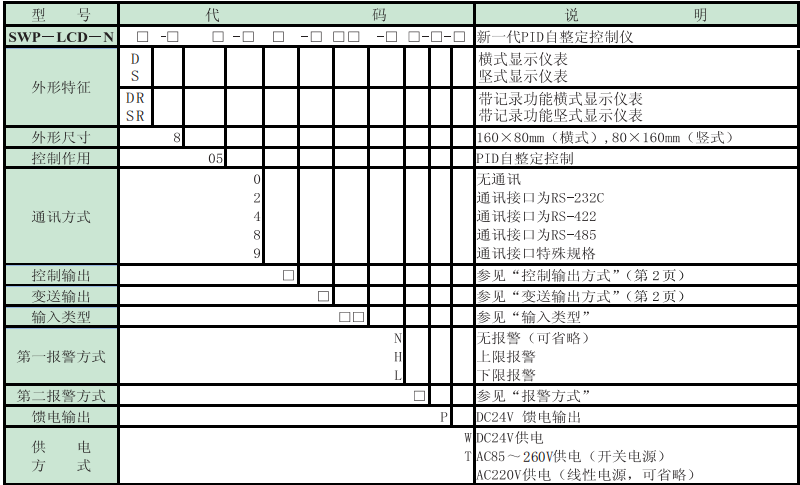

五、SWP-LCD 系列 PID 参数小型单色自整定控制仪型谱表

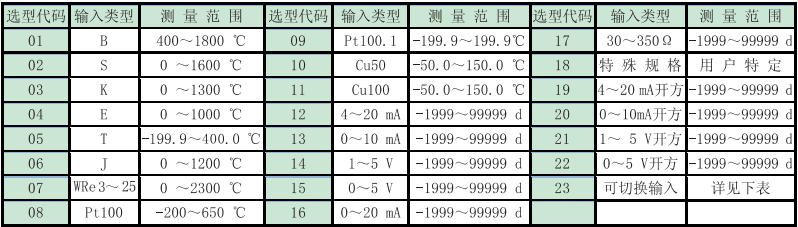

★ 输入类型

★ 注1∶切换输入只需设定仪表组态参数，详细情况见"使用说明书"，可切换输入类型如下∶

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式

★报警输出方式

★控制输出方式

★ 型号举例∶SWP-LCD一ND805-21-08-HL-P-W


                    液晶显示PID自整定控制仪，通讯方式RS-232，输出方式继电器输出，输入类型为Pt100，一路报警为上限报警，第二报为下限报警，馈电输出，DC24V供电，横表，无记录功能。
