SWP-LCD-NP小型单色64段PID可编程序控制仪

SWP-LCD-NP小型单色64段PID可编程序控制仪


       SWP-LCD-NP小型单色64段PID可编程序控制仪是一种智能化多功能二次仪表，可按预先设置的程序，分段对被控参量自动进行监测，控制，记录与远传。适用于进行高精度多段曲线程序升/降温控制的系统（如啤酒发酵、窑炉升温等）。可根据生产过程的要求，按照一定的曲线进行控制，最多可分六十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。

一、 仪表特点


1、可分别带有一路 PID控制输出及一种变送输出，可适用于各种测量控制场合。

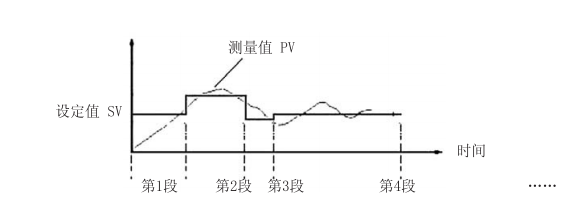

2、最多可分六十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。

          3、可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑
切换。


          4、具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

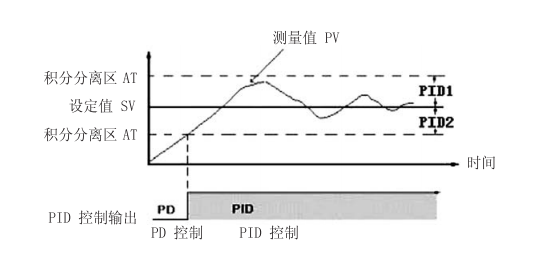

          5、采用双区 PID控制，抑制超调，提高控制精度。

           6、曲线段可按秒、分单位运行设置，计算曲线的最小时间单位为秒。


7、曲线可按北京标准时间运行，即曲线设定值可以按北京标准时间设置（如∶北方的供热系统）。

           8、带有阀位显示、阀位反馈控制功能。


           9、具有正、反转控制输出，不要阀门伺服放大器就可以直接控制阀门。


         10、具有内设定（有仪表内部参数SV设定）、外设定（有外给定信号输入，支持全可切信号输入）功能。

         11、同屏显示实测数据与设定曲线的记录曲线，直观显示仪表的控制效果。

         12、带有3路可组态I0输出（报警、控制、阀门），2路可组态模拟量输出（变送、控制）

         13、带有动态密码，防止用户随意更改参数。

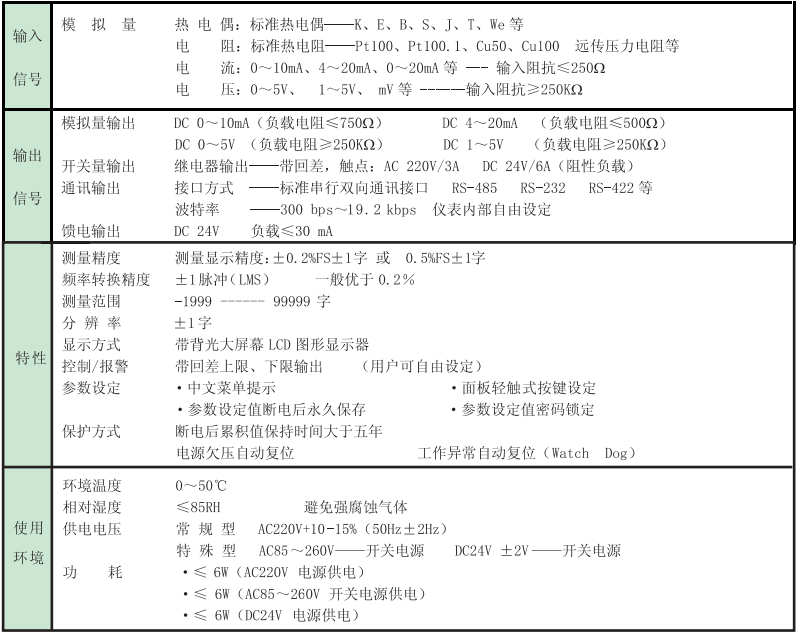

二、仪表技术参数

三、特殊技术参数

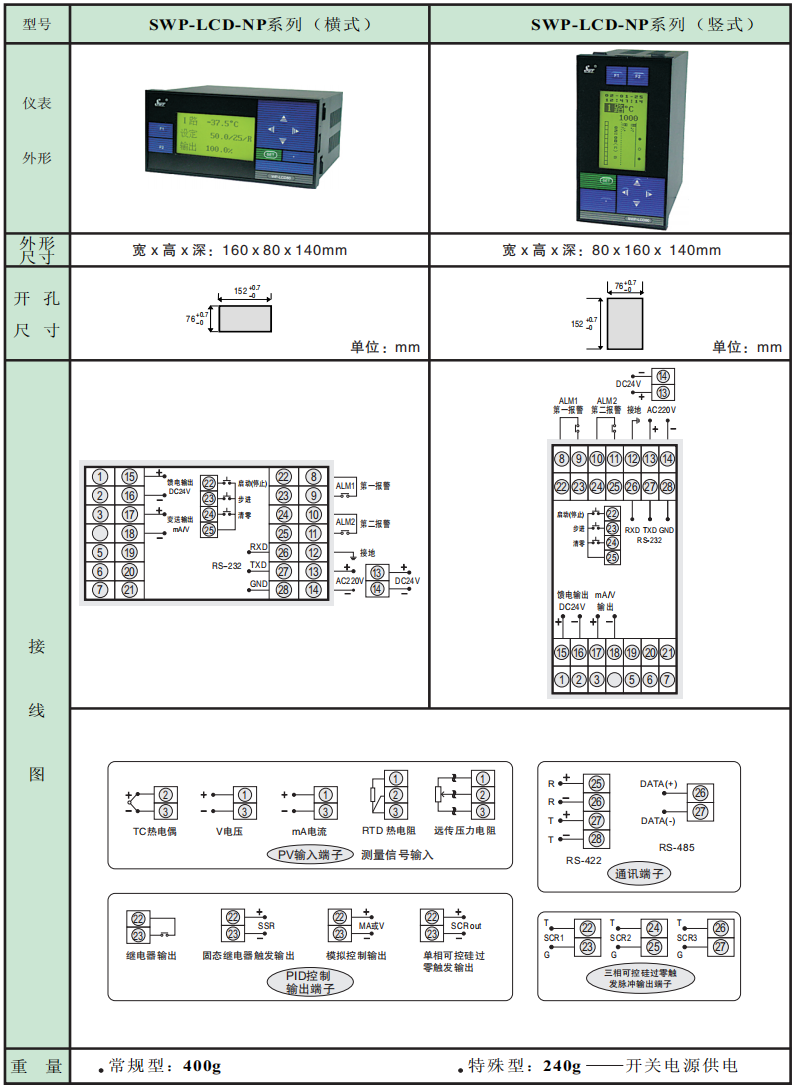

四、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

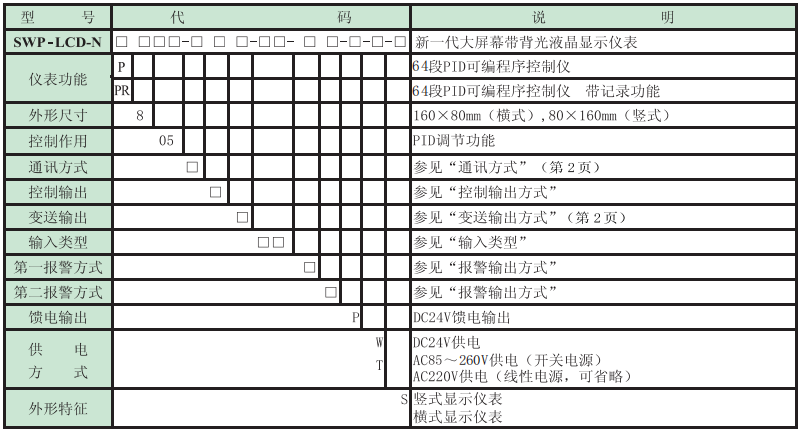

五、SWP-LCD-NP系列64段PID可编程序控制仪型谱表

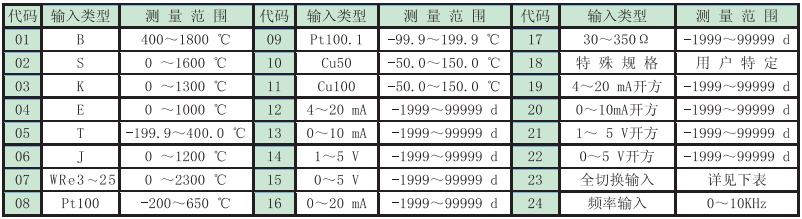

★ 输入类型

★全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下∶

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式

★报警输出方式

★控制输出方式

★型号举例∶①SWP-LCD-NP805-21-09-HL-P-W-S


通讯方式为 RS-232，输出方式为继电器输出，输入类型为Pt100.1，一路报警为上限报警，第二报警为下限报
警，DC24V馈电输出，DC24V 供电，竖表。

                   ②SWP-LCD-NP805-81-08-LH-P-T


通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100,一路报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90~265V供电（开关电源），横表。
