SWP-LCD-NLT天然气流量积算仪


SWP-LCD-NLT天然气流量积算仪


      SWPLCD-NLT（智能）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。

一、仪表特点


1、同时显示天然气流量测量系统的多个参数（如∶时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示
FZ、FG 等，更有利于对生产工艺参数的监控。


2、可接3路被测信号，满足温度补偿;压力补偿;温压全补偿的积算要求。


      3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电
造成累计值的偏差。

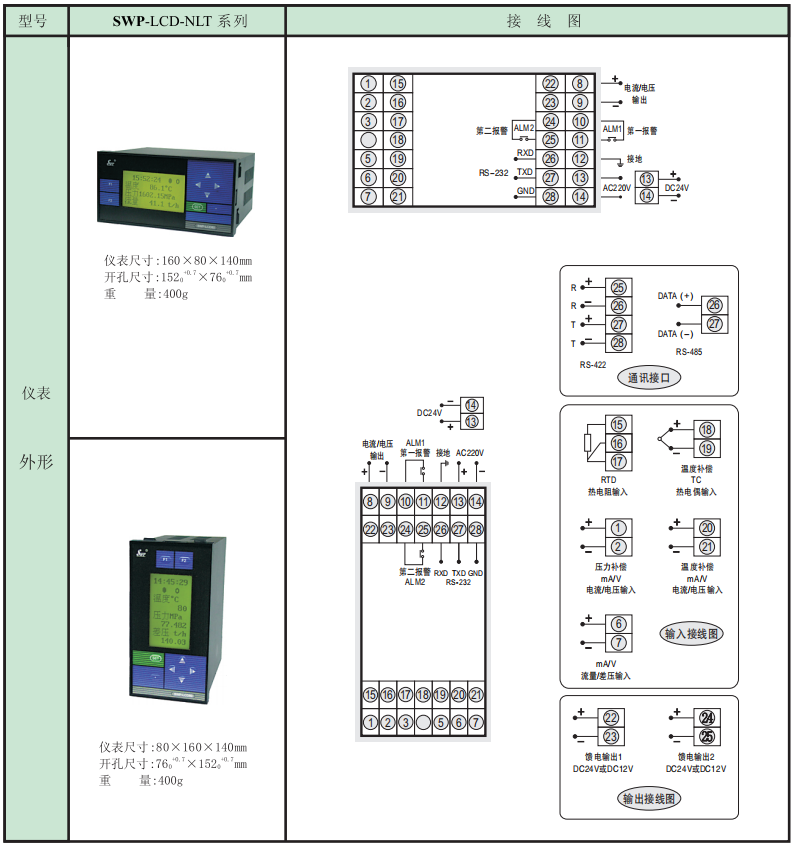

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

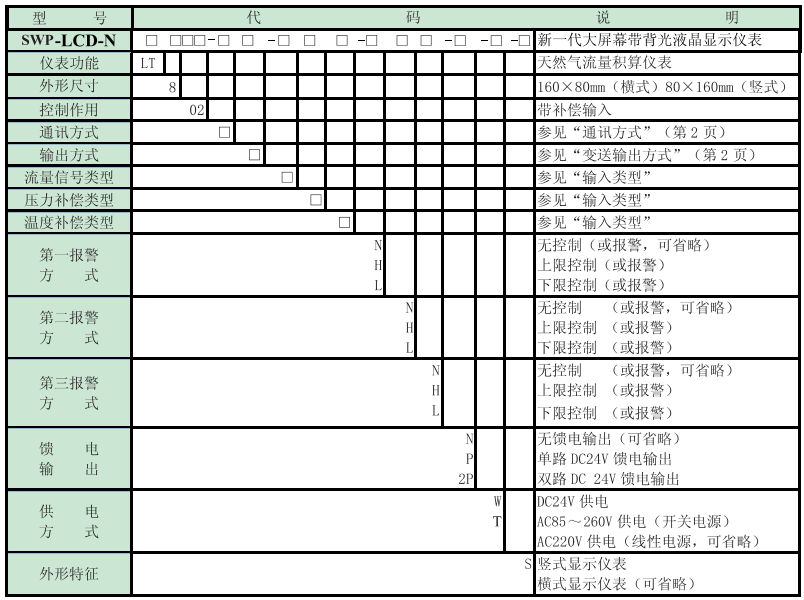

三、SWP-LCD-NLT系列天然气流量积算控制仪型谱表

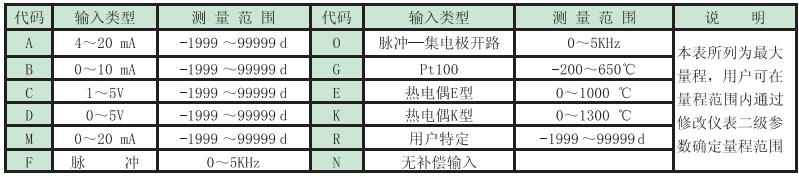

★输入类型∶（出厂默认值）

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式

★报警方式

★控制输出方式

★型号举例∶①SWP-LCD-NLT802-21-BC-HL-P-W-S


                   带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为一路0～10mA，第二路1～5V，一路报警为上限报警，第二报警为下限报警，单路 DC24V 馈电输出，DC24V 供电，竖表。

                   ②SWP-LCD-NLT802-82-AC-LH-N-T


                   带补偿输入，通讯方式RS-485，输出方式为4~20mA，输入类型为一路4~20mA，第二路1～5V，一路报警为下限报警，第二报警为上限报警，无馈电输出，AC85~260V供电（开关电源），横表。
