SWP-LCD-NL小型单色智能化防盗型流量/热能积算记录仪


SWP-LCD-NL小型单色智能化防盗型流量/热能积算记录仪


       SWP-LCD-NL小型单色流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对流量、热能进行过程监测，总量累积。一、仪表特点


      1、丰富的热量积算软件。

      2、强化管理的防盗及防掉电记录功能。

      3、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。

      4、记录间隔∶1秒-4分钟之间共有有择9档可供选择。


5、打印功能∶可外接面板式、台式微型打印机，可打印实数数据、历史数据或曲线。

      6、通讯功能∶可读实时数据、设置数据、历史记录数据。

      7、报警功能∶3个可组态报警输出

      8、变送功能∶2个可组态变送输出


9、流量信号∶可支持多种流量传感器信号（如∶差压、涡街、涡轮等）


     10、补偿方式∶温度补偿、压力补偿、气态方程补偿、函数表补偿（过热、饱和蒸汽

     11、画面组态∶共有2个画面可供用户组态，同屏显示各种参量。

     12、显示精度∶累积精度0-9999999字。


13、中文名称∶路1、路2、路3、温度、压力、流量、液位可供选择。

     14、密码∶具有动态操作密码，可防止用户随意更改参数。

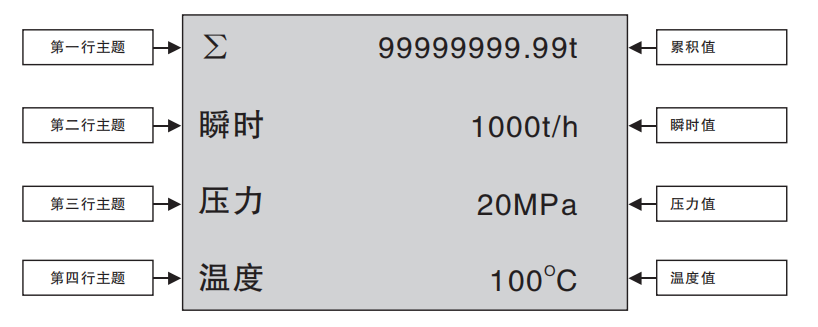

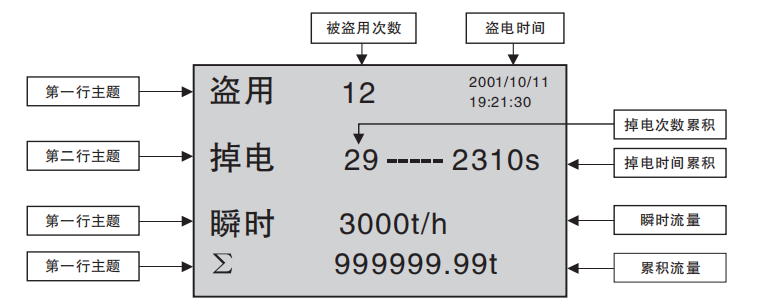

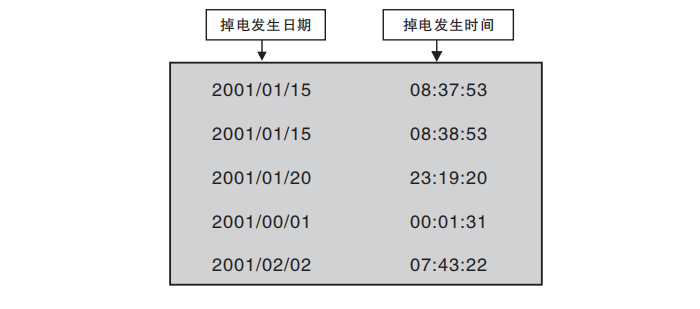

     15、具有多种画面显示格式如下∶

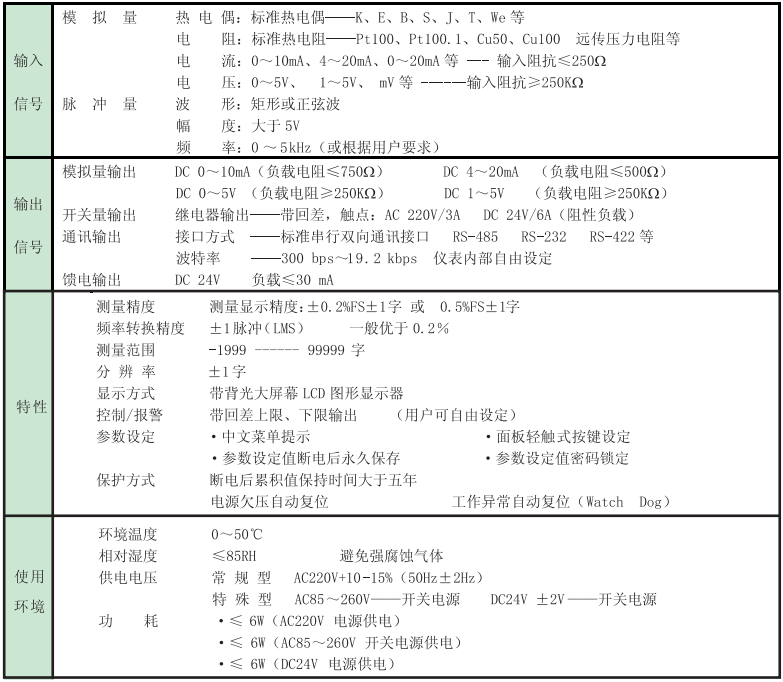

二、仪表技术参数

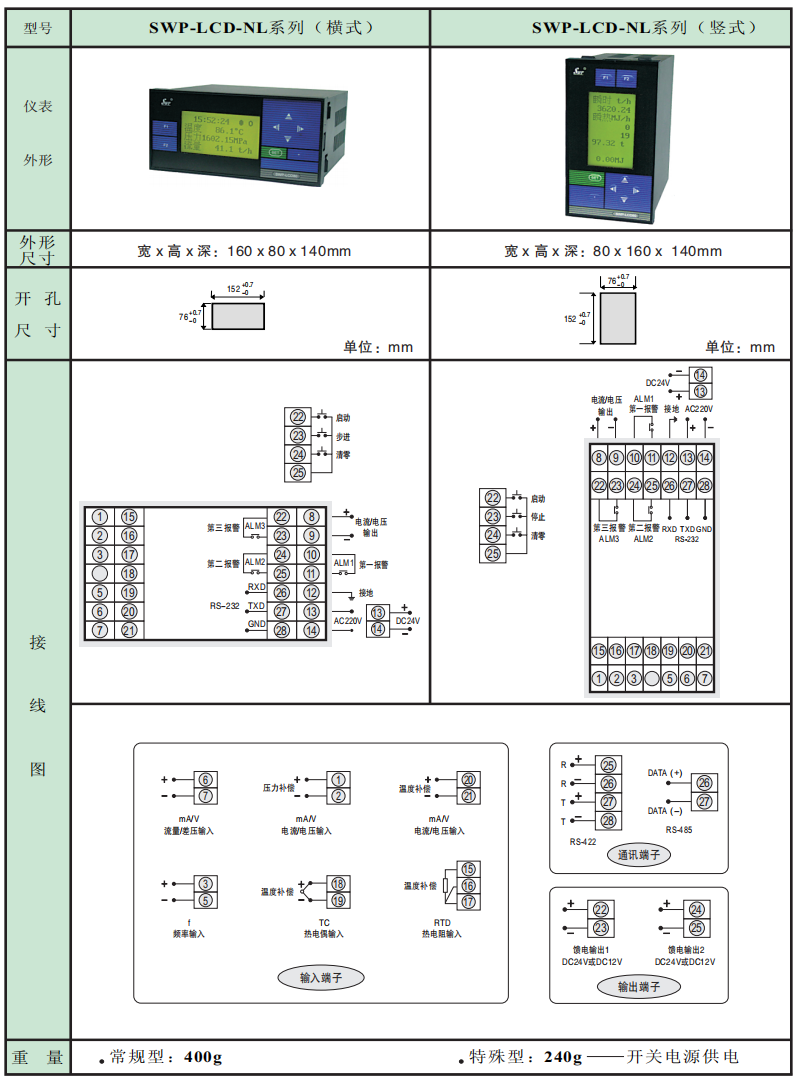

三、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

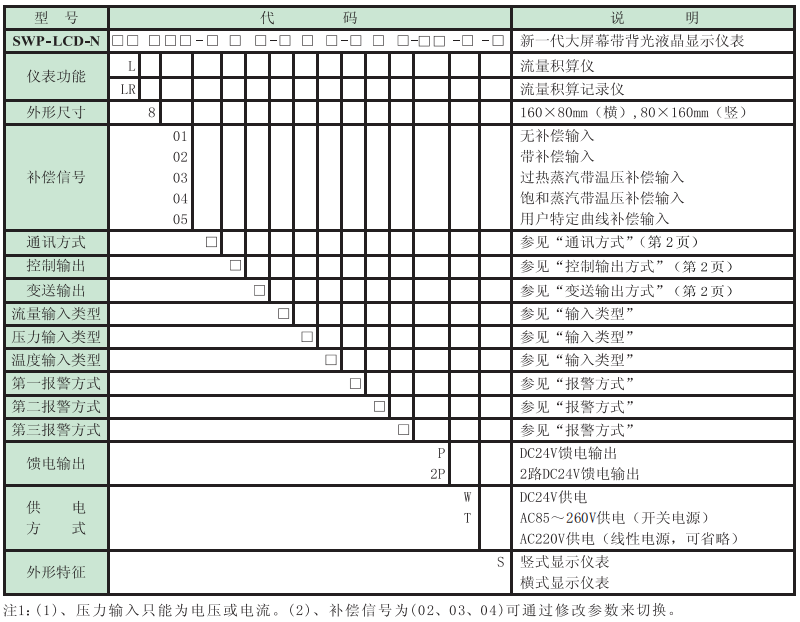

四、选型表

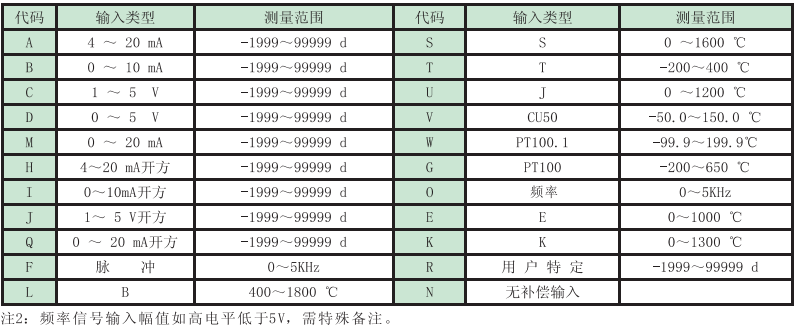

★ 输入类型

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式

★报警方式

★控制输出方式

★型号举例∶SWP-LCD-NL801-21-A-HL-P-W-S


                   流量积算仪，无补偿输入，通讯方式为RS-232，输出方式为继电器输出，流量输入类型为4～20mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
