SWP-LCD-NLQ小型单色智能防盗型热量积算记录仪

SWP-LCD-NLQ小型单色智能化防盗型热量积算记录仪


SWP-LCD-NLQ小型单色热量积算无纸记录仪集流量/热量积算与记录于一体，是一种智能化的多功能二次仪表，，适合对热水的流量热量进行过程监测，总量累积。

一、仪表特点

       1、丰富的热量积算软件。

       2、强化管理的防盗及防掉电记录功能。


       3、可接3路被测信号∶入口温度、出口温度、流量。

       4、记录间隔∶1秒-4分钟之间共有有择9档可供选择。


5、打印功能∶可外接面板式、台式微型打印机，可打印实数数据、历史数据或曲线。

       6、通讯功能∶可读实时数据、设置数据、历史记录数据。

       7、报警功能∶3个可组态报警输出。

       8、变送功能∶2个可组态变送输出。


9、流量信号∶可支持多种流量传感器信号（如∶差压、涡街、涡轮等）。

      10、可实现压力定值补偿。


      11、画面组态∶共有2个画面可供用户组态，同屏显示各种参量。

      12、累积精度0-9999999字。

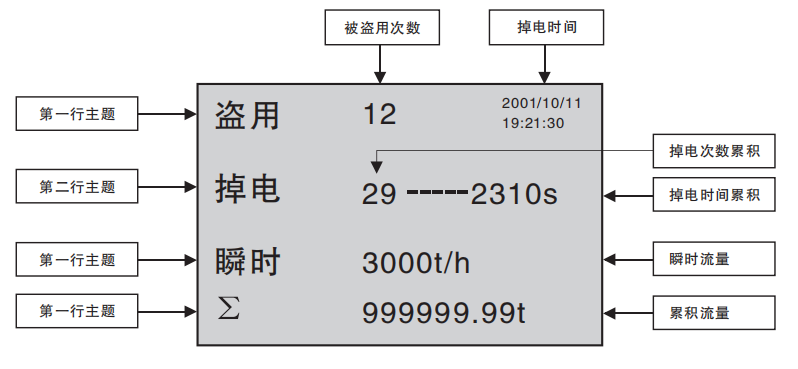

      13、具有多种画面显示格式如下∶

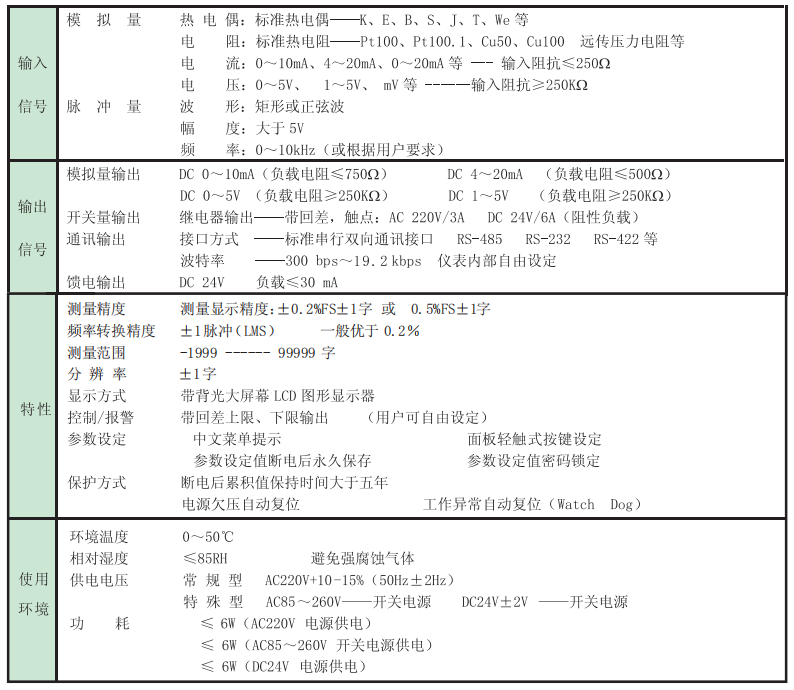

二、仪表技术参数

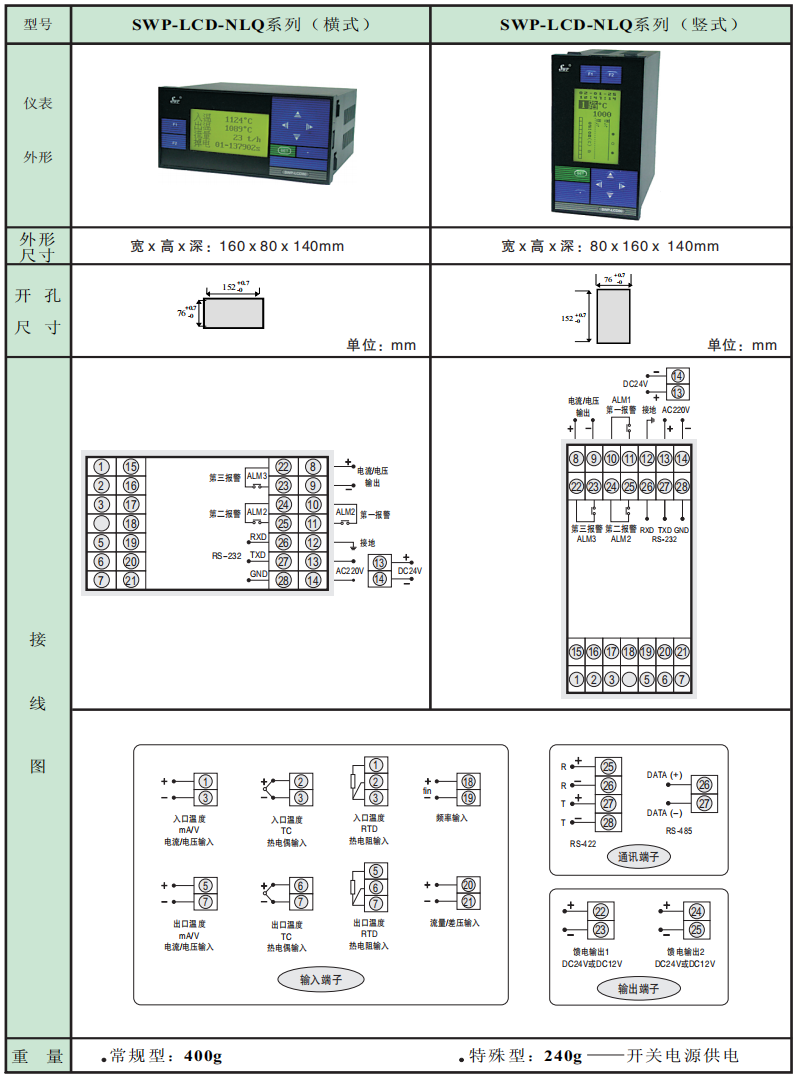

三、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

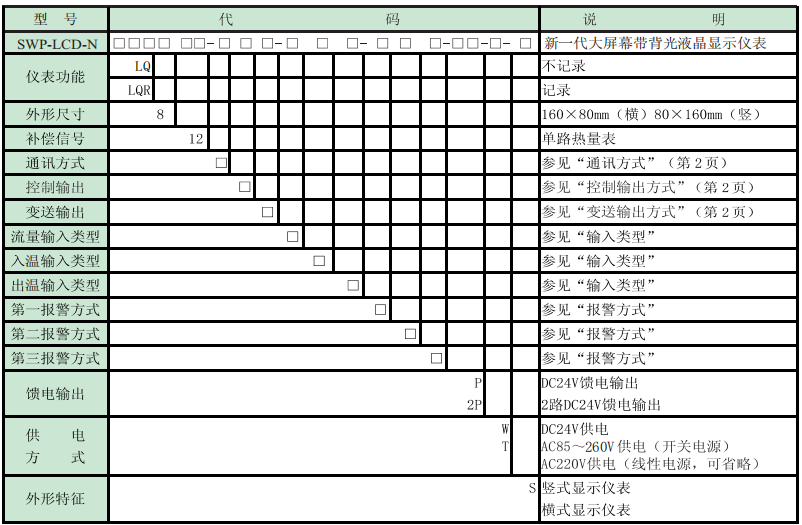

四、SWP-LCD-NLQ仪表型谱表

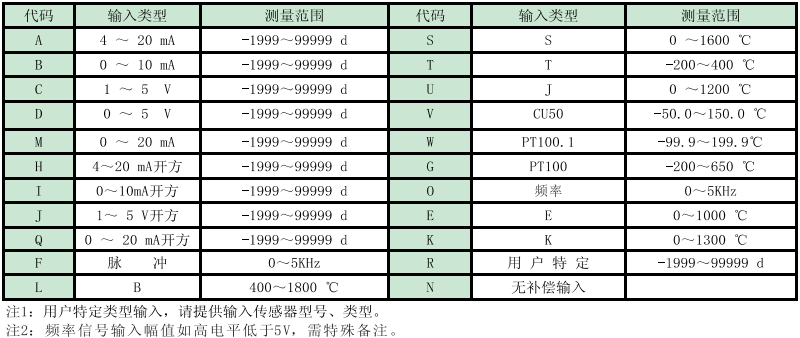

★ 输入类型

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式

★报警方式

★控制输出方式

★型号举例∶①SWP-LCD-NLQ812-21-AAA-HL-P-W-S


                   不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4~20mA，入口输入类型4～20mA，出口输入类型4～20mA，一路报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。


②SWP-LCD-NLQR812-81-ABC-LH
带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4~20mA，入口输入类型0~10 mA，出口输入类型1～5V，一路报警为下限报警，第二报警为上限报警，AC220V供电，横表。
