SWP-LCD-R 小型单色无纸记录仪


SWP-LCD-R 小型单色无纸记录仪


       SWP-LCD-R小型单色无纸记录仪是一种智能化的多功能二次仪表，适合于对各种过程参量进行监测，控制，记录与远传。

一、仪表特点

       1
、人机界面∶人机操作与观察界面上都对传统的二次仪表做了挑战性的改革，以中文菜单引导组态操作，以丰富的图
文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。

       2、测量信号∶可接3路被测信号，根据用户设定要求完成从信号采集，，控制，记录到传送的全过程。

       3、记录间隔∶1秒-4分钟之间共有9档可供选择


4、打印功能∶可外接面板式、台式微型打印机，可打印实数数据、历史数据或曲线。

       5、通讯功能∶可读实时数据、设置数据、历史记录数据。

       6、报警功能∶3个可组态报警输出

       7、变送功能∶2个可组态变送输出


       8、中文名称∶路1、路2、路3、温度、压力、流量、液位可供选择。

       9、密码∶具有动态操作密码，可防止用户随意更改参数。

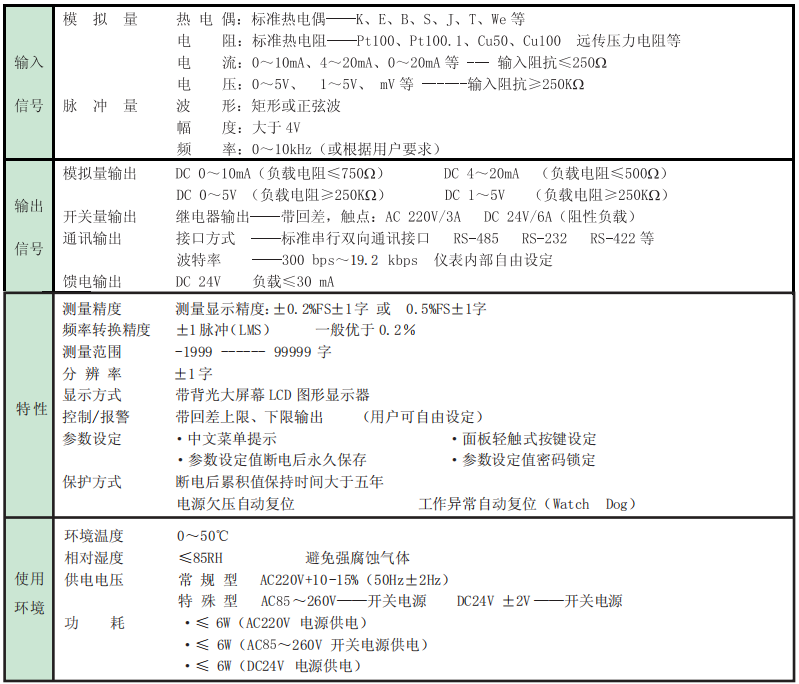

二、仪表技术参数

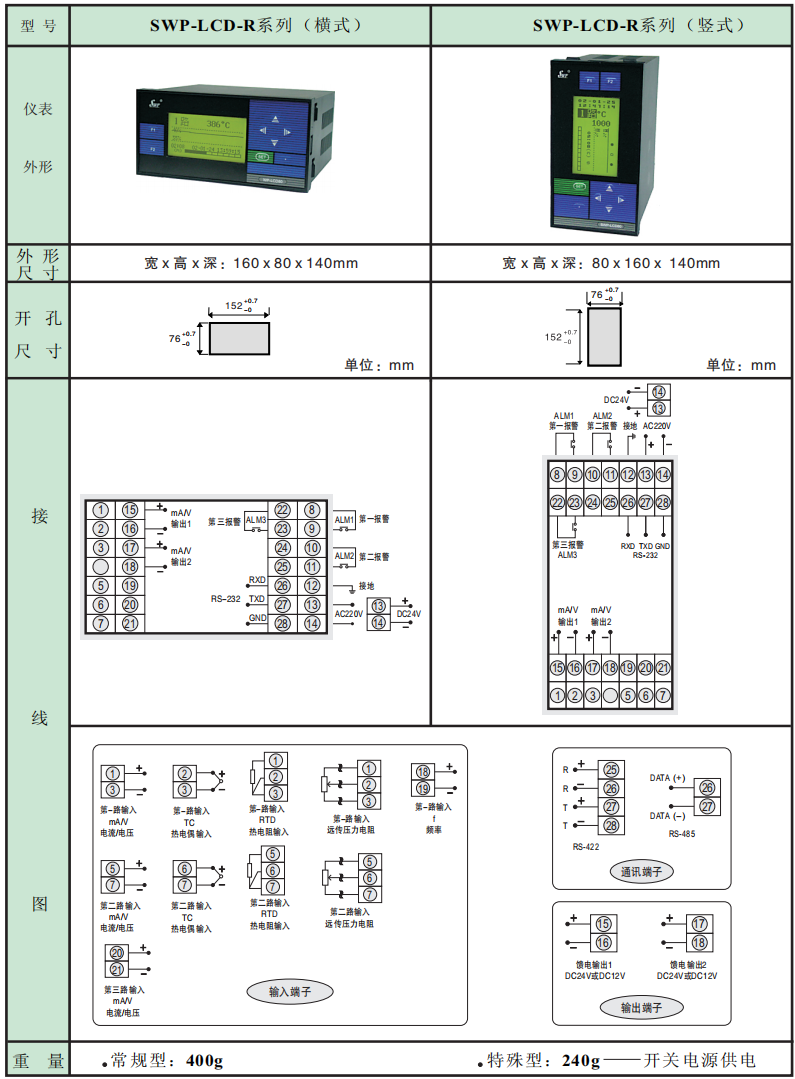

三、仪表外形及接线图(以下为基本配线，特殊订货参考随接线图)

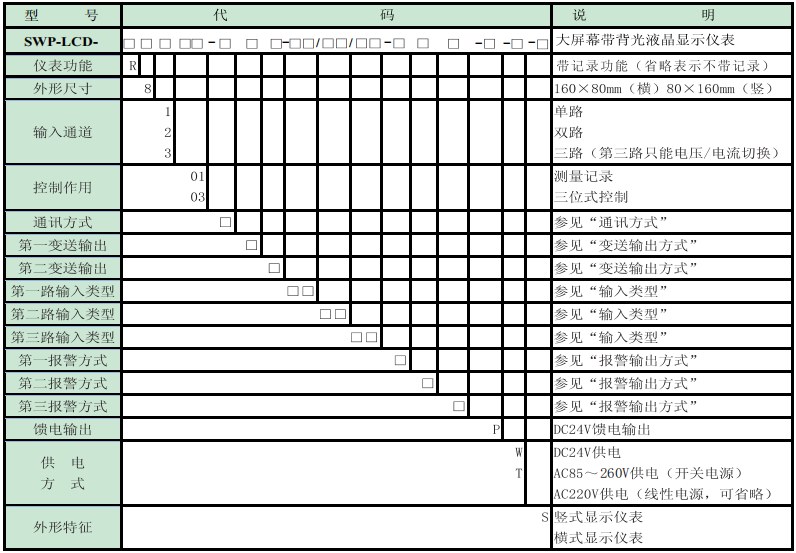

四、SWP- LCD-R 小型单色无纸记录仪型谱表

                                                      注：第三路输入只能为电流或电压

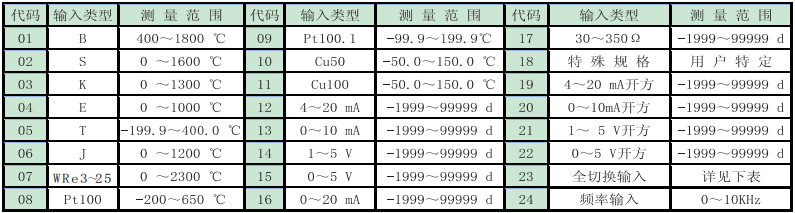

★ 输入类型

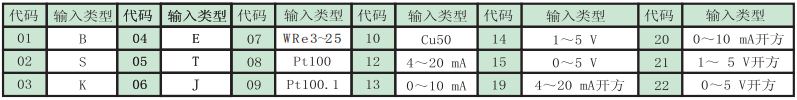

★全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下∶

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★变送输出方式

★报警输出方式

★控制输出方式

★ 型号举例∶SWP-LCD-R8101-22-08-HL-W-S


                    输入通道为单路，控制作用为测量记录，通讯方式为 RS-232，输出为继电器输出，变送输出为4～20mA 输入类型为Pt100，第一报警方式为上限报警，第二报警方式为下限报警，供电方式为DC24V供电，竖表。
