SWP-LCD-NH 液位容积控制仪


SWP-LCD-NH 液位容积控制仪


SWP-LCD-NH系列液位容积控制仪可对各种形状罐体进行液位今容积转换测量控制。

一、主要特点


      1、有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0-99999字）。

      2、采用查表法进行运算，可对无规则罐体实现高精度的液位容积转换控制。

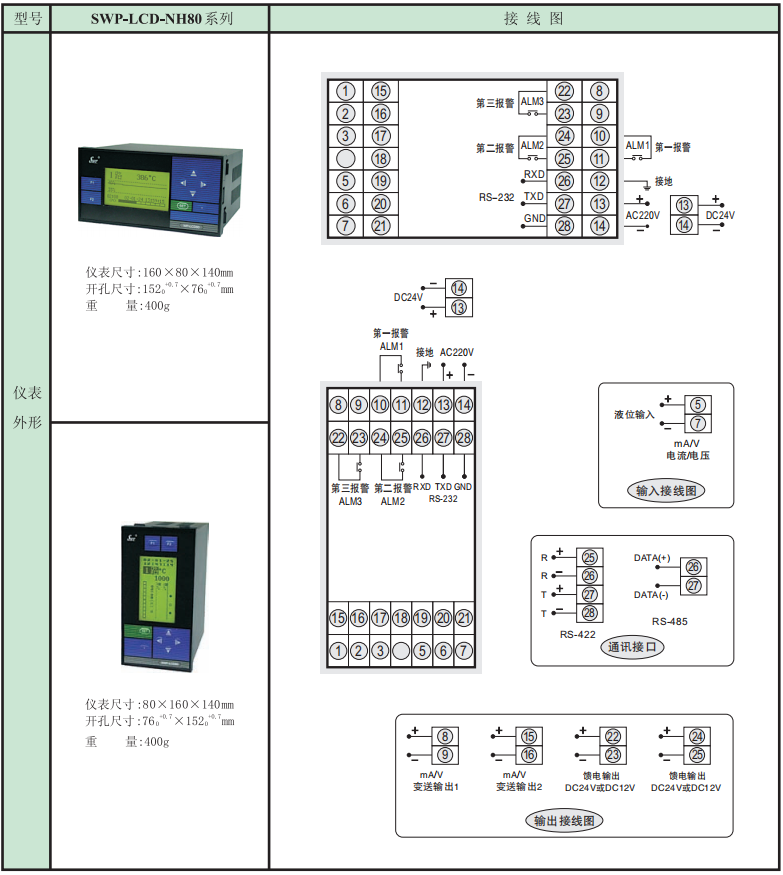

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）


三、SWP-LCD系列液位容积控制仪型谱表

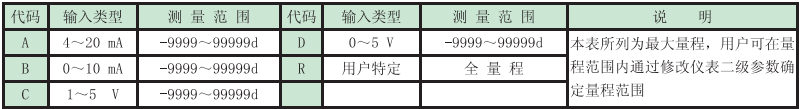

★输入类型∶（出厂默认值）

★报警方式

★输出方式

★通讯方式

                                                   通讯协议∶出厂时采用SWP通讯协议。


                                                                    用户有订购特殊的通讯协议请在订货时注明。

★型号举例∶①SWP-LCD-NH801-22-A-N


LCD系列，无控制（或报警）输出液位容积控制仪，输入类型为4~20mA，RS232通讯，4~20mA变送输出，无报警输出，横表。

                   ②SWP-LCD-NH803-81-A-HL-P


LCD系列，带控制（或报警）输出液位容积控制仪，输入类型为4~20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。


★ 订购容积仪时，由客户提供所测罐体的尺寸，外形结构，由生产厂家出厂时代为设定，仪表通常带通讯接口，以便进行参数
设定。
