MS6044现场电源配电信号输入隔离式安全栅（二入二出）

●产品型号：MS6044
●型号规格（代码）：
     代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源：
    电源接线：独立的接线端子13－，14＋，可带电拔插
    电源电压：20~35VDC
    余波Wpp：＜5％
    电流损耗：约80mA
    电源指示：得电时LED灯亮：绿色
●输入回路（Exia IIC危险区）
    两路通道隔离输入

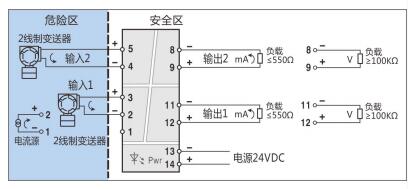

    第 一路输入通道：端子1，2，3接线（参见端子接线图）
    第二路输入通道：端子4，5，6接线（参见端子接线图）
    变送器信号输入：4～20mA
    驱动变送器的配电电压：16.5～28V
    可选择电流源信号输入：4～20mA；0～20mA；或指定电流量程
    输入阻抗：内置输入电阻50Ω
●输出回路（安全区）
    两路通道隔离输出
    第 一路输出通道：端子10,11,12  接线(参见端子接线图)
    第二路输出通道：端子7，8，9 接线 （参见端子接线图）
    输出电流：4～20mA；0～20mA；或指定电流量程
    电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
    输出电压：1～5V；0～5V；0～10V；或指定电压量程
    电压输出阻抗：内置输出电阻250Ω

●性能指标
     标准精度：±0.1%FS
    温度漂移：±0.015%/℃
    响应时间：≤1s（0  → 90%）
    稳定时间：≤3s
    电源电压变动影响：±0.1%（允许电压范围）
    负载电阻变化影响：±0.1%/250Ω
    通道隔离：输入1－输入2－输出1－输出 2－电源之间隔离
     绝缘电阻：≥100MΩ/500VDC（AC）
     隔离能力：1500VAC/1分钟50Hz
     安全区与危险区之间
     隔离电压：250VAC
     抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
     工作温度：0～＋60℃
     储运温度：－20～＋80℃
     环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
     结构：卡装式；模块化表芯；ABS  材质机壳；拔插式端子
     外形尺寸：W16×H116×D110（mm） ，参见外形尺寸图
     整机重量：约120g
●安全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
    防爆等级标志：[Exia Ga]IIC

最大安全电压(Um)：250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF
