MS6043信号配电输入隔离式安全栅（一入二出）

●产品型号：MS6043
●型号规格（代码）：
     代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源：
     电源接线：独立的接线端子13－，14＋，可带电拔插
     电源电压：20~35VDC
     余波Wpp：＜5％
     电流损耗：约80mA
     电源指示：得电时LED 灯亮：绿色
●输入回路（Exia IIC危险区）

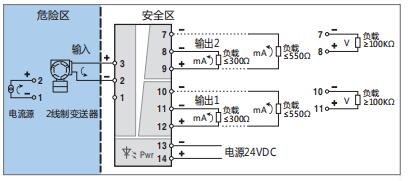

     输入通道：端子1，2，3 接线（参见端子接线图）
     变送器信号输入：4～20mA
     驱动变送器的配电电压:16.5～28V
     可选择电流源信号输入：4～20mA；0～20mA；或指定电流量程
     输入阻抗：内置输入电阻50Ω
●输出回路（安全区）
     两路通道隔离输出
     第 一路输出通道:端子 10,11,12  接线（参见端子接线图）
     第二路输出通道：端子 7，8，9 接线（参见端子接线图）
     输出电流：4～20mA；0～20mA；或指定电流量程
     电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
     输出电压：1～5V；0～5V；0～10V；或指定电压量程
     电压输出阻抗:内置输出电阻250Ω
●性能指标
      标准精度：±0.1%FS

       温度漂移：±0.015%/℃
       响应时间：≤1s（0→ 90%）
       稳定时间：≤3s
       电源电压变动影响：±0.1%（允许电压范围）
       负载电阻变化影响：±0.1%/250Ω
       通道隔离：输入－输出－电源之间隔离
       绝缘电阻：≥100MΩ/500VDC（AC）
       隔离能力：1500VAC/1分钟50Hz
       安全区与危险区之间间隔离电压：250VAC
       抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
       工作温度：0～＋60℃
       储运温度：－20～＋80℃
       环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
       结构：卡装式；模块化表芯；ABS材质机壳；拔插式端字

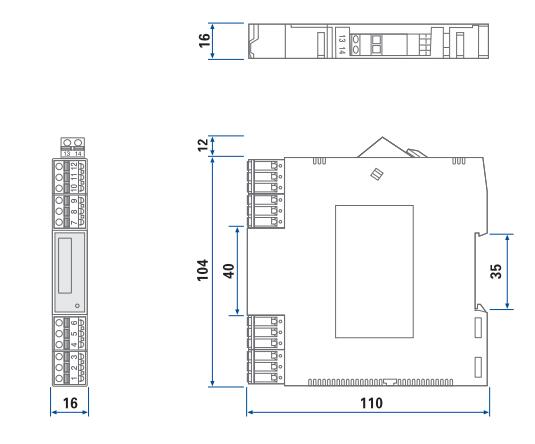

       外形尺寸：W16×H116×D110（mm），参见外形尺寸图
       整机重量：约120g
   ●安全防爆认证参数：
       整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
       防爆等级标志：[Exia Ga]IIC

最大安全电压(Um)：250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF
