SWP-LED32段双区PID可编程序控制仪

　　SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。
　　SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制。
一、主要特点
　　1、可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。
　　2、最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。

　　3、可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
　　4、具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。
　　5、可选择采用双区PID控制，抑制超调，提高控制精度。

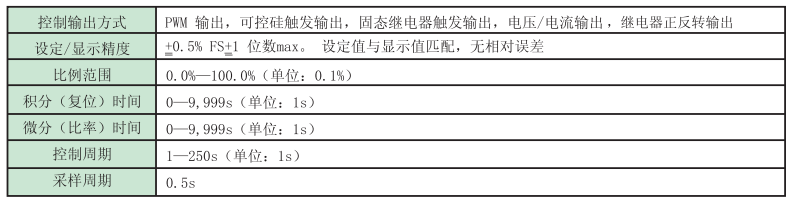

二、特殊技术参数

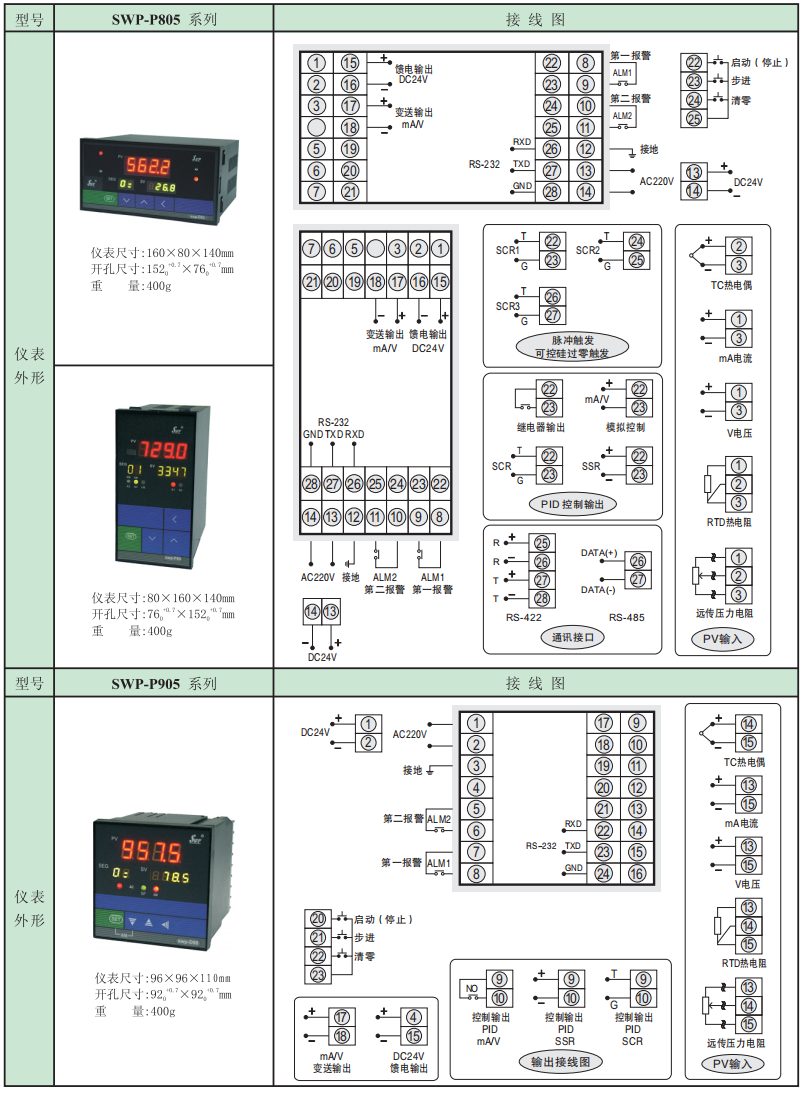

三、仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）

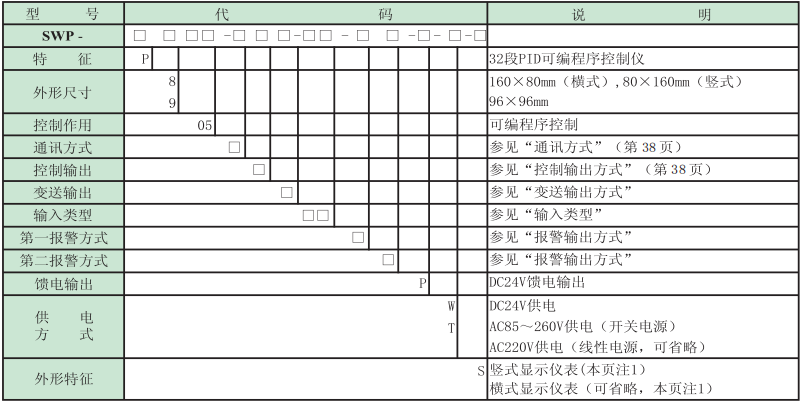

四、SWP-LED系列32段PID可编程序控制仪型谱表

特殊型号或要求的,请提供分度号或参考标准，定货时说明 。

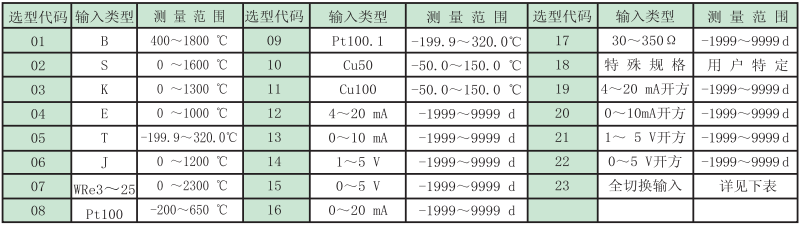

★ 输入类型

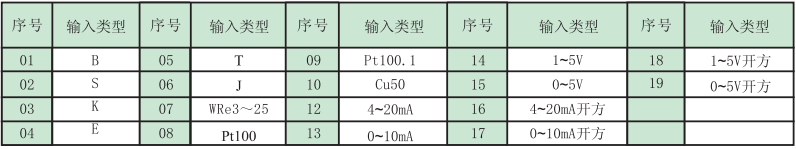

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

★ 报警输出方式

★ 变送输出方式

★ 控制输出方式

★ 通讯方式

★ 一路报警输出只可选择N、H或L报警输出。
★ 注1：仪表显示方式为PV、SV、SEG三LED显示。
★ 型号举例：
　　①SWP-P805-822-12-HL
　　输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-485通讯，带上下限继电器报警输出。
　　②SWP-P905-222-12-HL-P
　　输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-232通讯，带上下限继电器报警输出，带DC24V馈电输出。
