SWP-RLK带打印流量积算控制仪

★ 五位瞬时流量＋八位瞬时累积显示
　　SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。

一、仪表特点
　　1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
　　2、 带打印流量积算控制仪具有极宽的显示测量范围，可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及整十位的流量累积测量值（0--99999999字）可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积达到99999999.99′100。
　　3、 带打印流量积算控制仪采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。微型打印机开孔尺寸:111mm×57mm

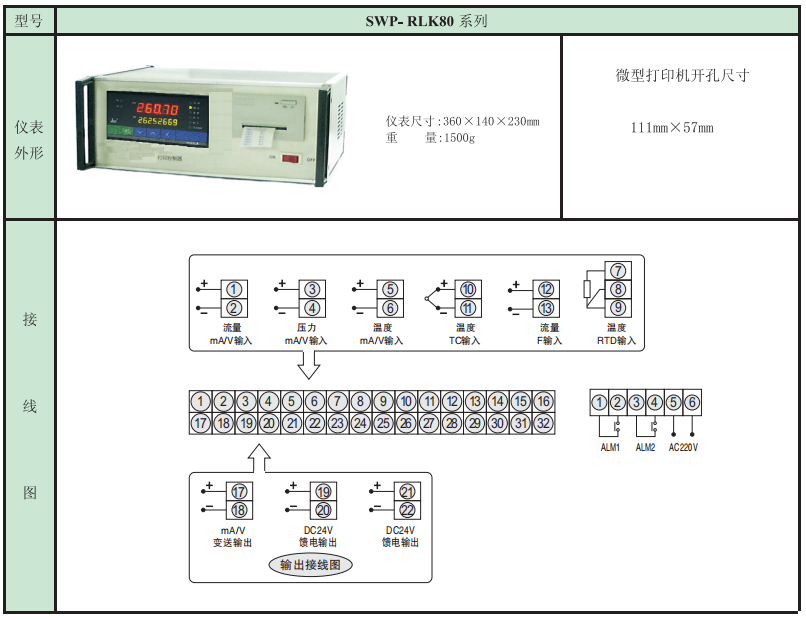

二、仪表接线图（以下为基本配线，特殊订货请参见随机接线图）

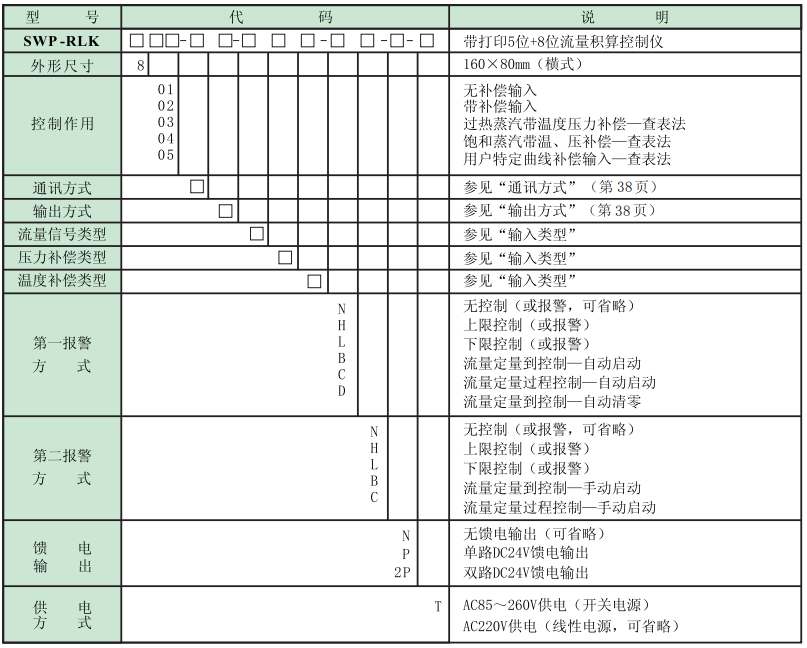

三、SWP-LED系列带打印流量积算控制仪型谱表

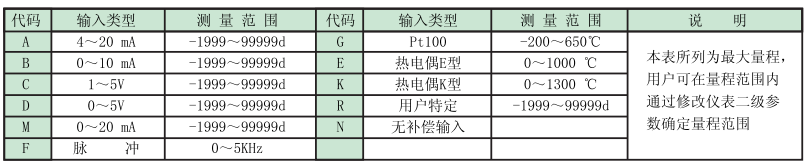

★ 输入类型

★ 输出方式

★ 通讯方式

★ 注：RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
　　仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 型号举例：
　　①SWP-RLK801-21－A-HL-P
　　无补偿输入，通讯方式RS232，继电器输出，流量输入类型4～20 mA,一路报警为上限报警，第二报警为下限报警，单路DC 24V馈电输出，AC 220V供电。
　　②SWP-RLK802-81－FAG-LH-2P-T
　　带补偿输入, 通讯方式RS485, 继电器输出，流量输入类型脉冲，压力补偿输入类型4～20 mA，温度补偿输入类型Pt100，一路报警为下限报警，第二报警为上限报警，双路DC 24V馈电输出，AC 90～265V供电。
★ 订货时，也可选用LE、HK、HE系列带打印流量/容积积算控制仪，接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED－32段PID、LCD系列。订货时，需带打印机箱在原型号基础上加R，接线方式参考随机接线图。
