SWP-LED手动操作器/光柱显示手动操作器

　　SWP-LED系列手动操作控制器/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。
　　SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。

一、主要特点
　　1、可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于各种测量控制场合。
　　2、可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
　　3、可同屏显示测量信号及反馈信号。

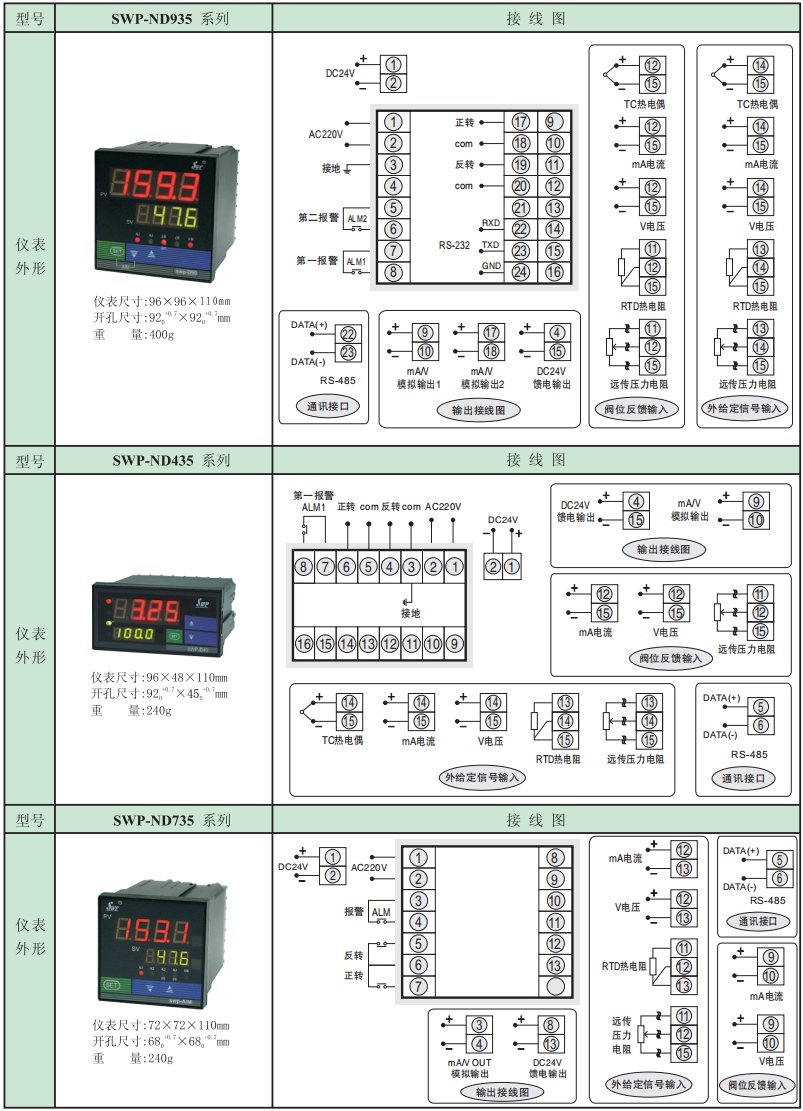

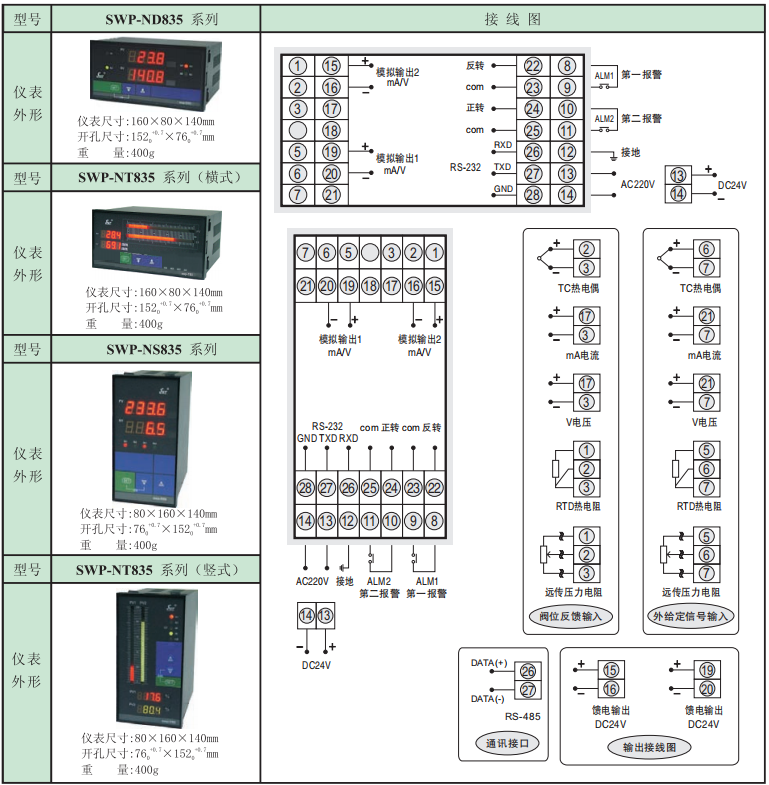

二、仪表外形及接线图（以下为基本配线,特殊订货请参考随机接线图）

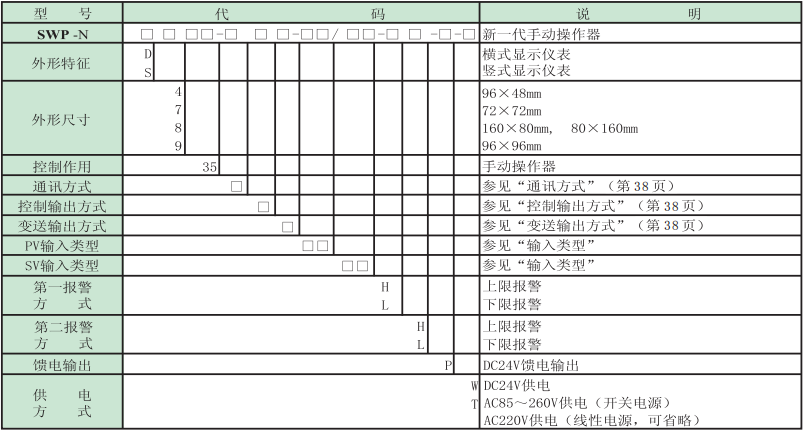

三、SWP-LED系列手动操作器型谱表

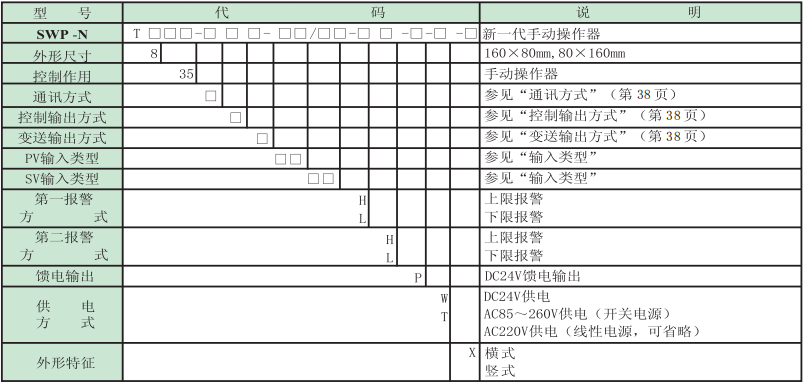

四、SWP-LED系列光柱显示手动操作器型谱表

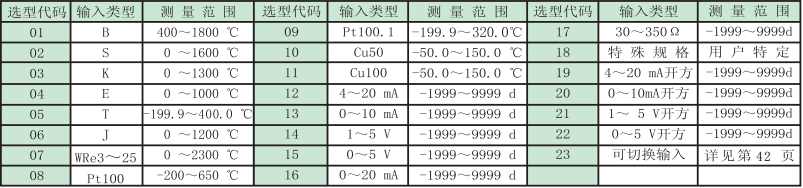

★ 输入类型

★ 控制输出方式

★ 变送输出方式

★ 通讯方式

★ 型号举例：
　　SWP-ND835-81-12/12-LH-P-W
通讯方式RS485，输出方式为继电器输出，PV输入类型为4～20 mA，SV输入类型为4～20 mA，一路报警为下限报警，第二报警为上限报警，DC24V馈电输出，DC24V供电。
