SWP-PID自整定/光柱显示控制仪（外给定或阀位控制）

　　SWP-LED系列PID外给定（或阀位）控制仪/PID外给定（或阀位）光柱显示控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。

一、主要特点
　　1、通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。
　　2、PID参数自整定。
　　3、同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。
　　4、自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。

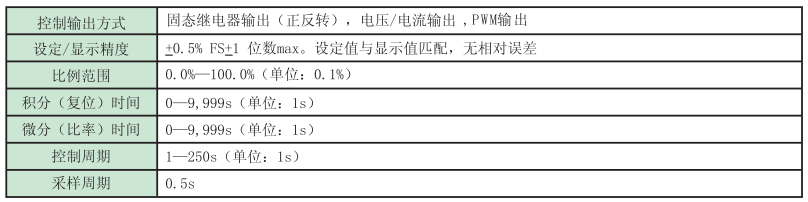

二、特殊技术参数

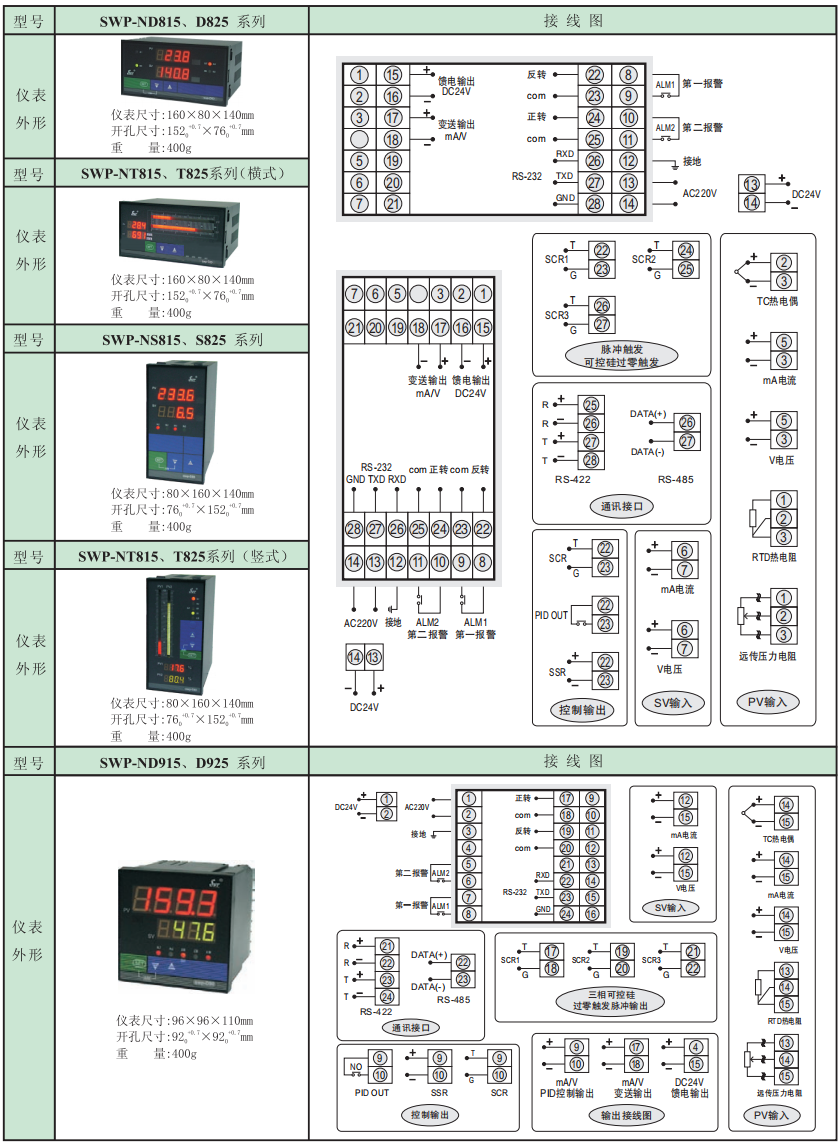

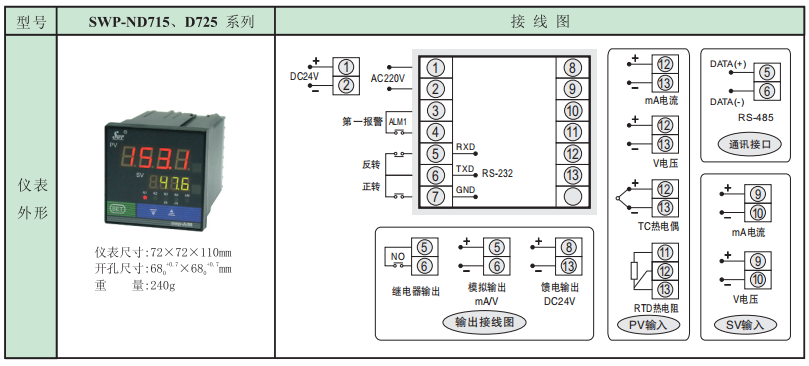

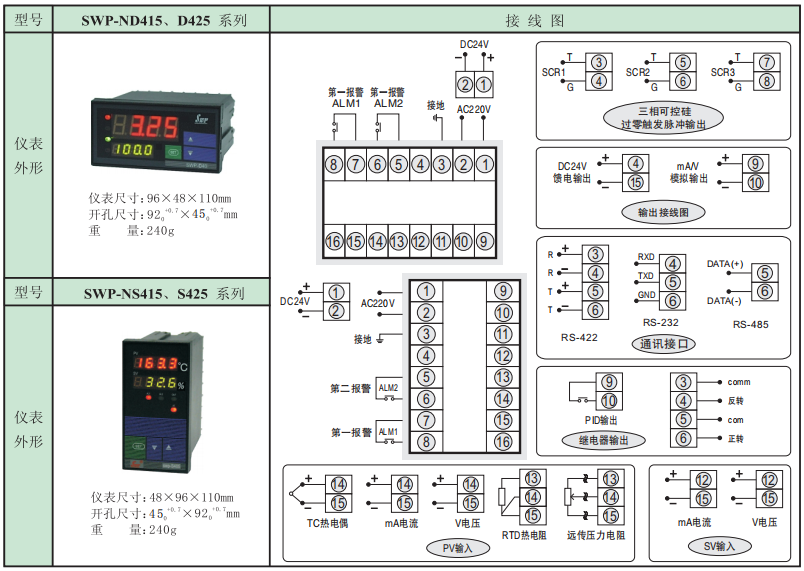

三、仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）

特殊订货与本接线图不同之处，以随机接线图为准。

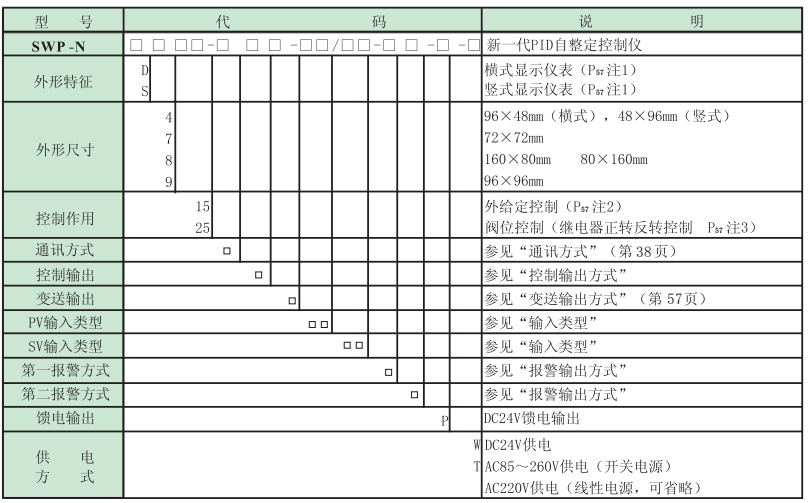

四、SWP-LED系列PID自动演算外给定（或阀位）控制仪型谱表

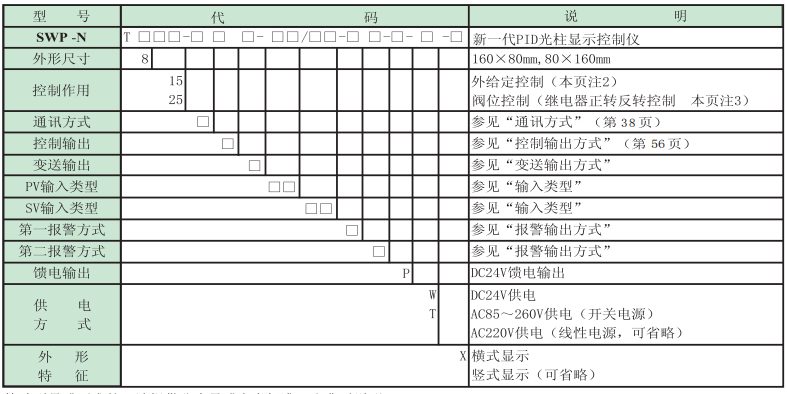

五、SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表

特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。
★ 变送输出方式

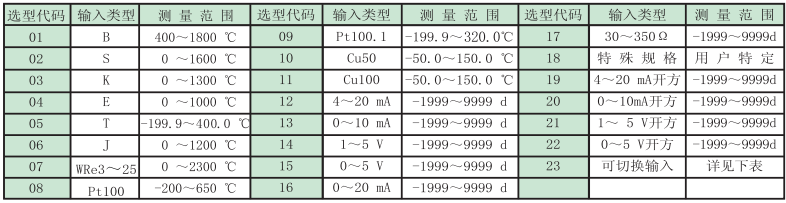

★ 输入类型

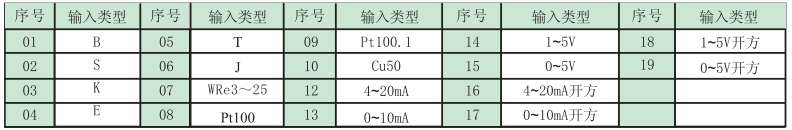

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

★ 报警输出方式

★ 通讯方式

★ 控制输出方式

★ 一路报警输出只能选择N、H或L报警输出。
★ 注1：仪表显示方式为 PV、SV双LED显示。
★ 注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。
★ 注3：阀位控制--继电器正转、反转控制输出。
★ 型号举例：
　　①SWP-ND815-21-08/12-HL-P-W
　　外给定控制，通讯方式RS232，输出方式继电器输出，PV输入类型为Pt100，SV输入类型为4～20 mA，一路报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。
