SWP-LED双回路数字显示控制仪/光柱显示控制仪

添加时间：	2020-08-17 21:25:31

介绍：

　SWP-LED系列数字显示双回路控制仪/光柱显示控制仪采用微处理器进行控制运算。

　SWP-LED系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。

一、主要特点

　1、SWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。

　2、可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合。

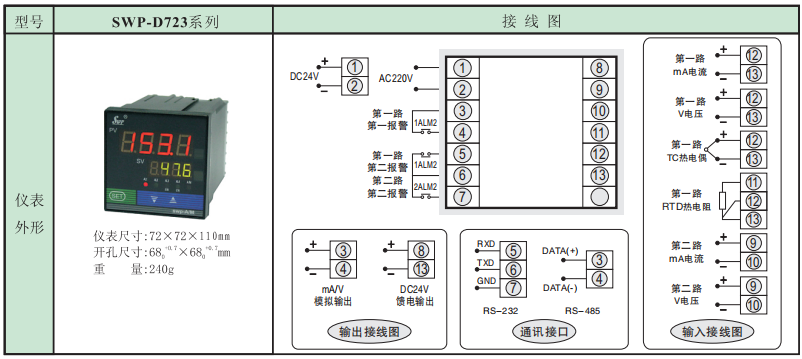

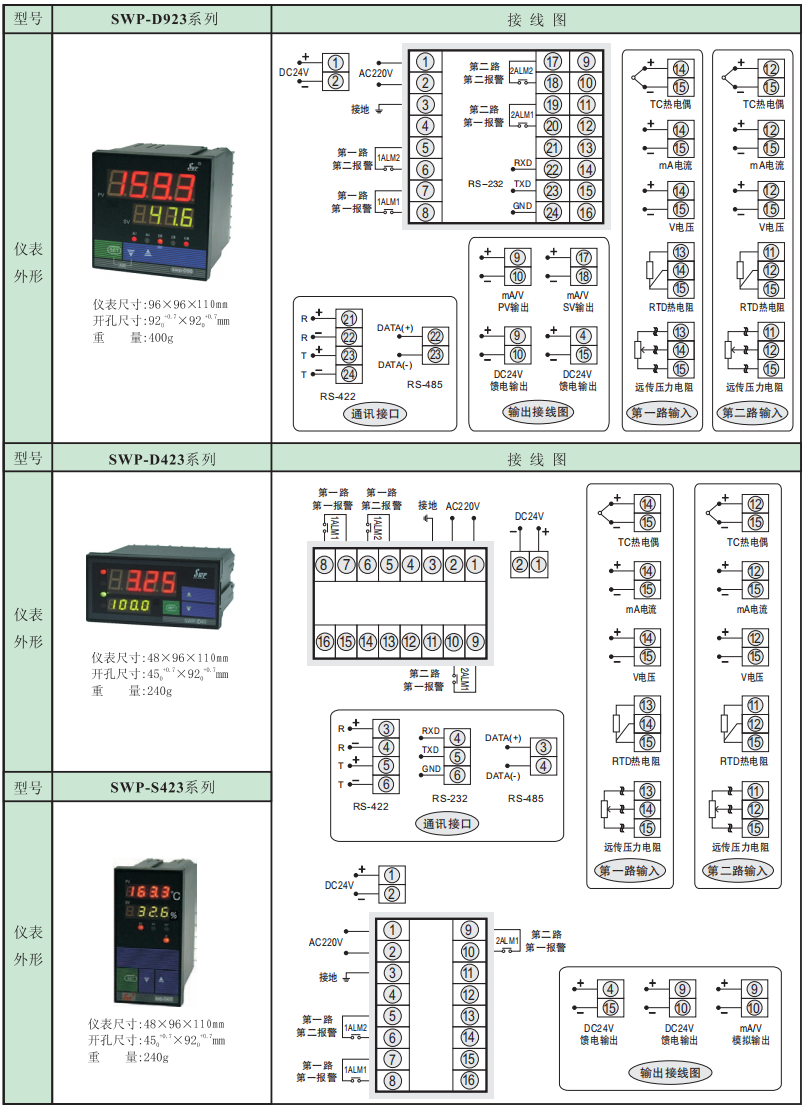

二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

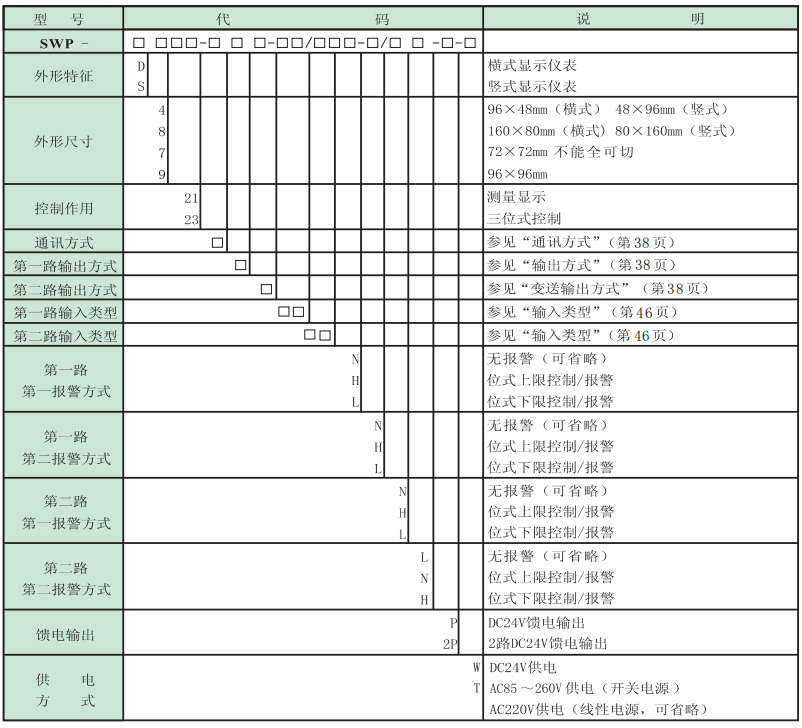

三、 SWP-LED系列双回路数字显示控制仪型谱表

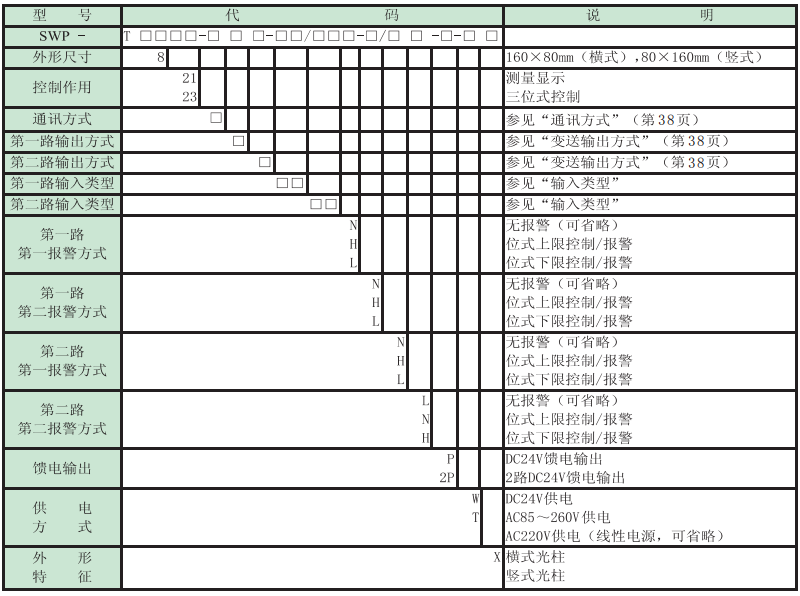

四、SWP-LED系列光柱测量显示控制仪型谱表

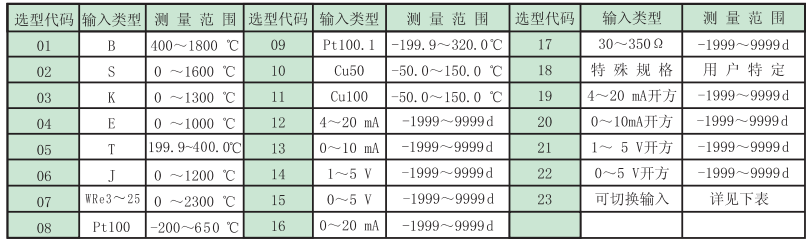

★ 输入类型

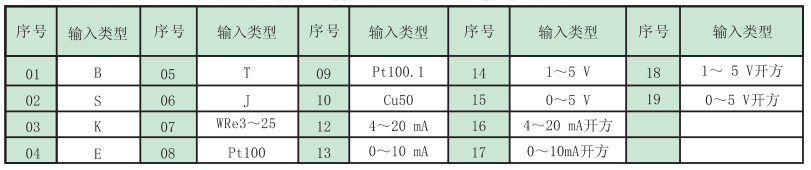

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

★ 变送输出方式

★ 通讯方式

★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

★ 注：D423只能做两个报警，即每路各一个报警。

★ 型号举例：

SWP-D823-212－10/09-HL/HL-P-W

测量显示，通讯方式为RS232，一路输出方式为继电器输出，第二路输出方式为4～20mA，一路输入类型为CU50，第二路输入类型为Pt100.1，一路一报警为上限报警，一路二报警为下限报警，第二路一报警为上限报警，第二路二报警为下限报警，DC24馈电输出，供电方式DC24V。
