SWP-LED数字显示控制仪/光柱显示控制仪

添加时间：	2020-08-17 20:56:50

介绍：

　　SWP-LED系列数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。

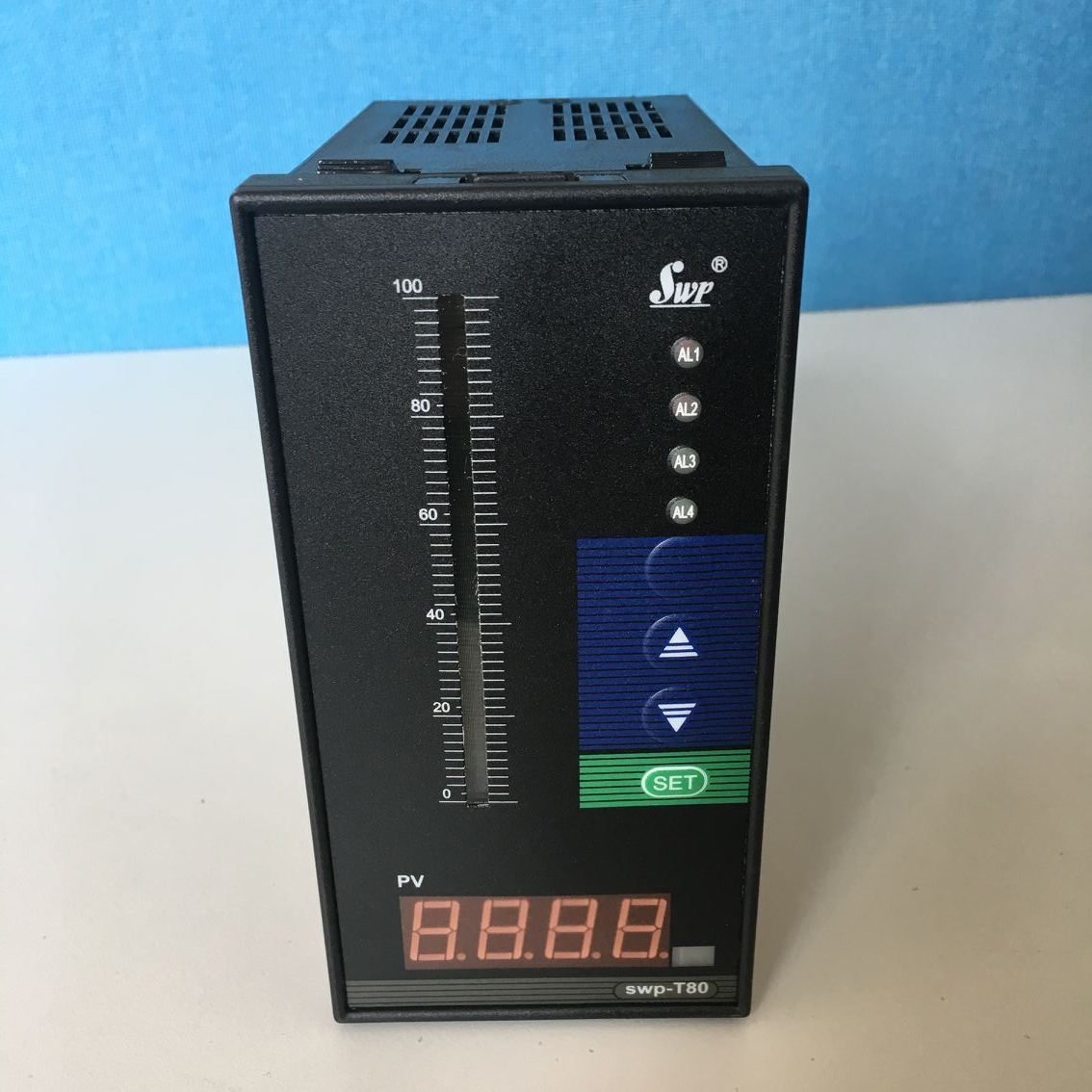

　　SWP-LED系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。

一、主要特点

　　采用全信号输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。

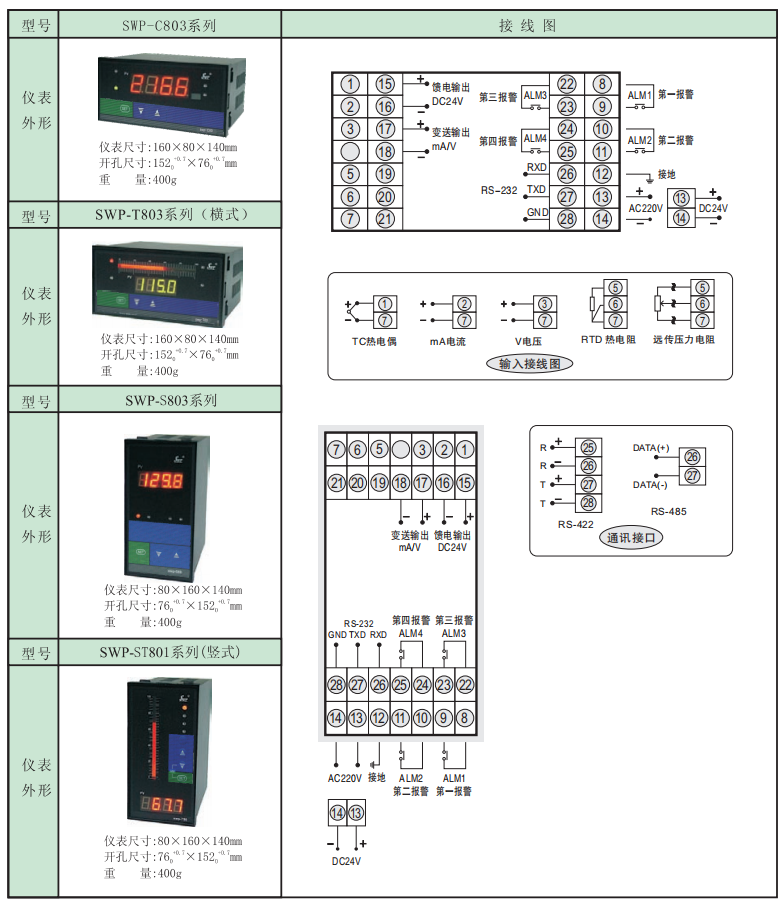

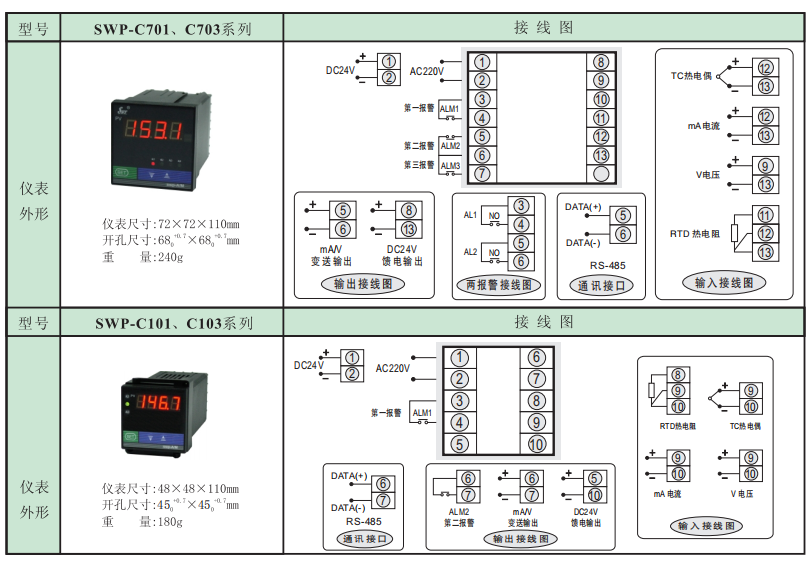

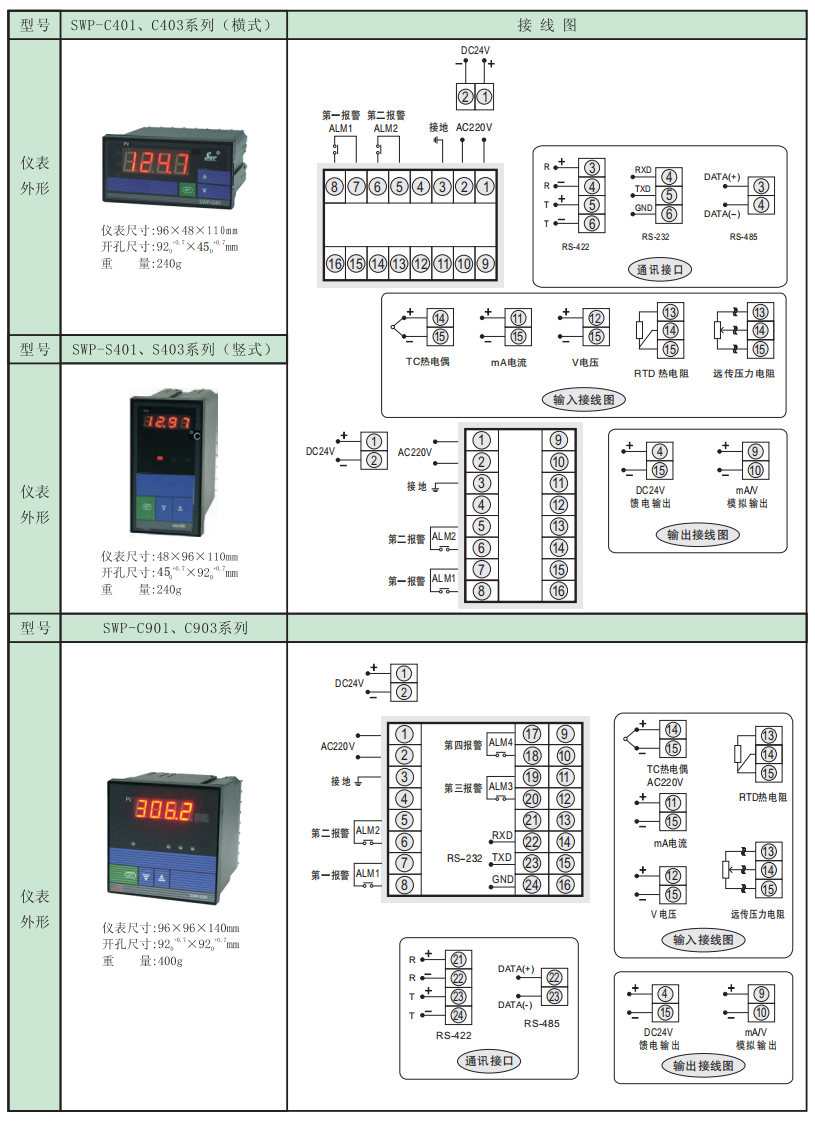

二、仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

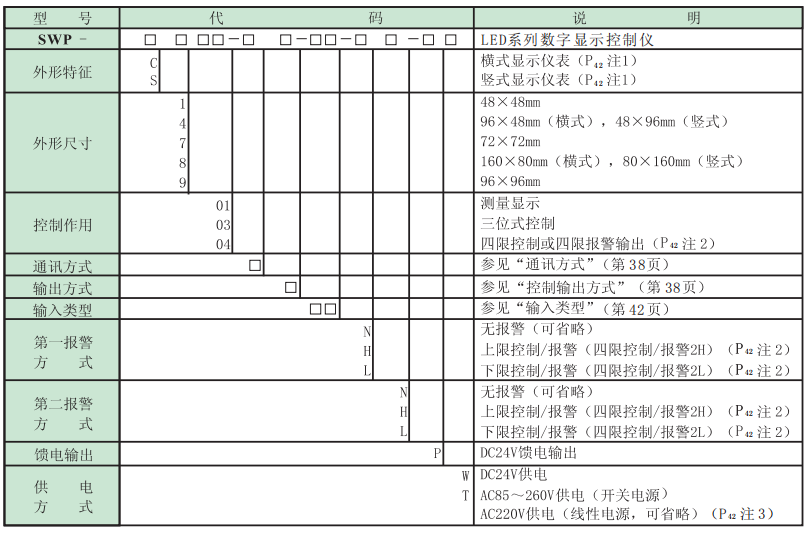

三、 SWP-LED系列数字显示控制仪型谱表

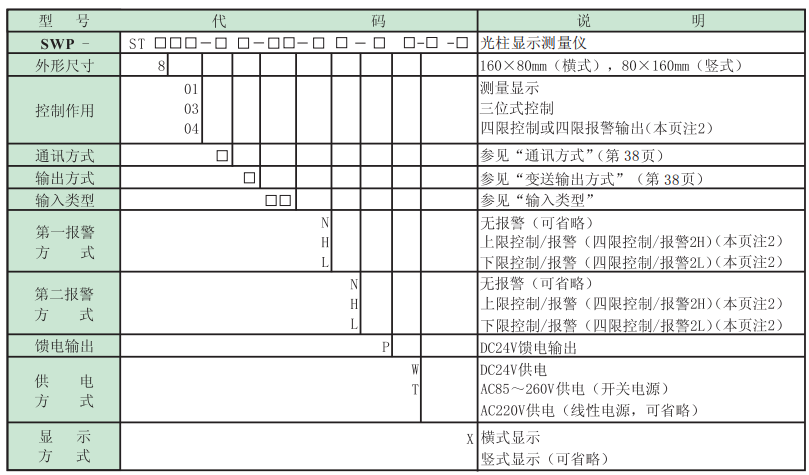

四、 SWP-LED系列光柱测量显示控制仪型谱表

★注1∶C80、C90系列为0.8英寸LED显示，S80、C70、C40系列为0.56英寸LED显示，C10系列为0.32英寸LED显示。

★ 注2∶四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控 制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警） 

★ 输入类型

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

★ 变送输出方式

★ 通讯方式

★　注1：C80系列为0.8英寸LED显示，C90、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。

★　注2：四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。

★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

★　注3：C70、C10无频率信号输入。

★　型号举例：

SWP-C803-21-08－HL-T

测量显示，通讯方式为RS232,输出方式为继电器输出，输入类型为PT100,一路报警为上限报警，第二报警为下限报警，AC90～260V供电。
