电接点双金属温度计

1、应用
　　电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。

2、特点
　　现场显示温度，直观方便；
　　具有自动切断电源和报警功能；
　　安全可靠，使用寿命长；
　　多种结构形式，可满足不同要求

3、工作原理
　　电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。

4、主要技术参数
　　产品执行标准：JB/T8803-1998、GB3836-83
　　标度盘公称直径：100
　　精度等级：1.0、1.5
　　热响应时间：≤40s
　　防护等级：IP55

5、电气参数

6、绝缘电阻

　　正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
　　设定点误差：设定点误差应不超过基本误差限的1．5倍。
　　切换差：切换差误差应不超过基本误差限的1．5倍。

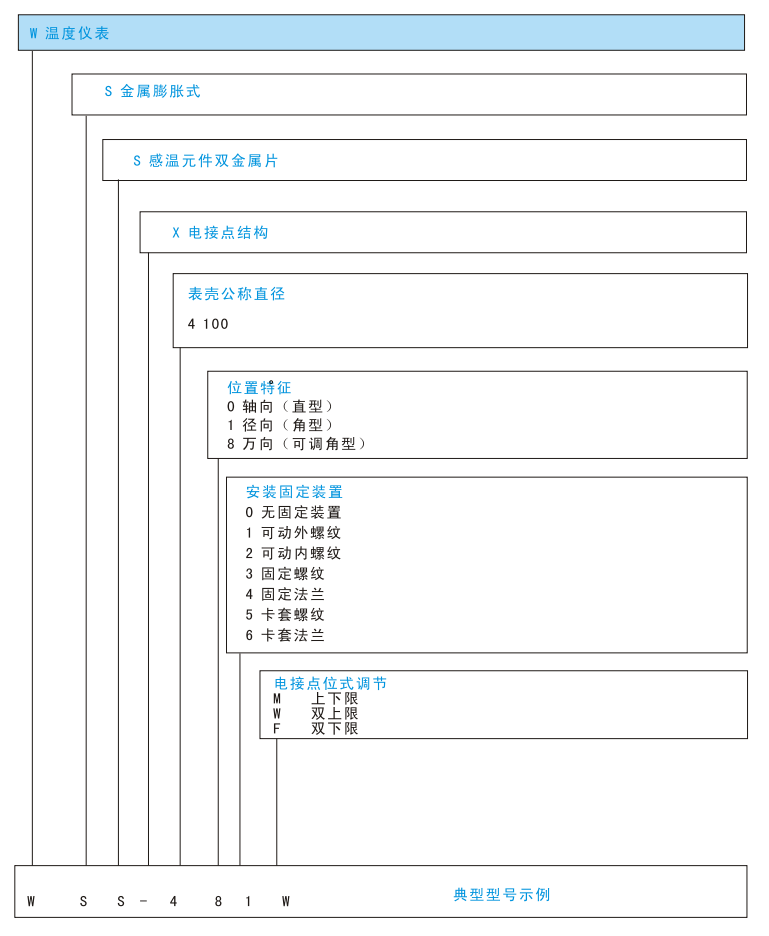

7、型号命名方法

8、型号及规格

注：特殊形式可根据协议订货；

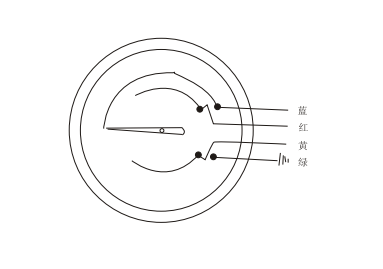

9、电接点接线方式(图)
