双金属温度计

添加时间： 2020-08-09 16:16:28
  • 电 话:0550-7150168
  • 邮 箱:664688125@qq.com
介绍：

双金属温度计


1、双金属温度计的应用

　　双金属温度计适用于中低温现场检测，可直接测量液体、气体和蒸汽的温度，具有无汞害、指示清晰，坚固、耐振。仪表全部采用不锈钢材料，具有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等工业。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

2、特点

　　现场显示温度，直观方便
　　安全可靠，使用寿命长
　　多种结构形式，可满足不同要求

3、工作原理

　　双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

4、主要技术参数

　　产品执行标准：JB/T8803-1998；GB3836-83
　　标度盘公称直径：60、100、150
　　精度等级：1.0、1.5
　　热响应时间：≤40s
　　防护等级：IP55
　　角度调整误差：角度调整误差应不超过其量程的1.0％
　　回差：双金属温度计回差应不大于基本误差限的绝对值。
　　重复性：温度计重复性极限范围切应不大于基本误差限绝对值的1／2。

5、测温范围

测温范围℃适应范围
工业、商业实验室、小型
-80-+40√√
-40-+80√√
0-50√√
0-100√√
0-150√√
0-200√√
0-300√√
0-400√√
0-500√√

6、正常工作大气条件

工作场所温度　℃相对温度 ％
掩蔽场所-25-+255-100
户外场所-40-+855-100

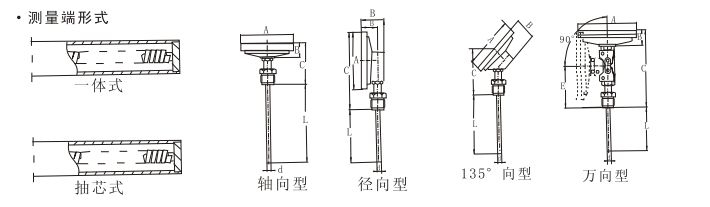

7、测量端形式

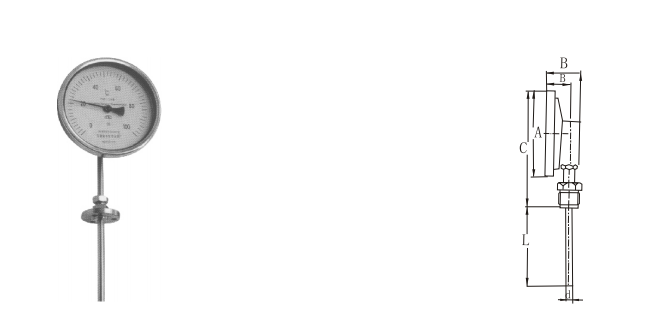

8、外形尺寸

形式ABCELD
轴向型652373-

75

100

150

200

300

400

500

750

1000

Φ6

Φ8

Φ10

1052373-
1552373-
径向型655011034
1055011034
1555011034
135°向型1052385-
1552385-
万向型10523178120
15523178120

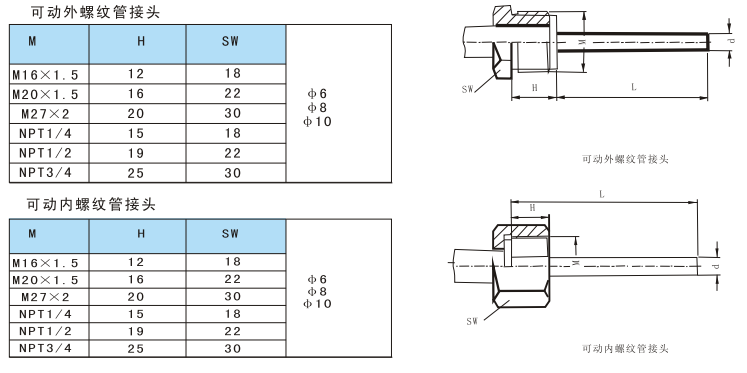

9、安装固定形式

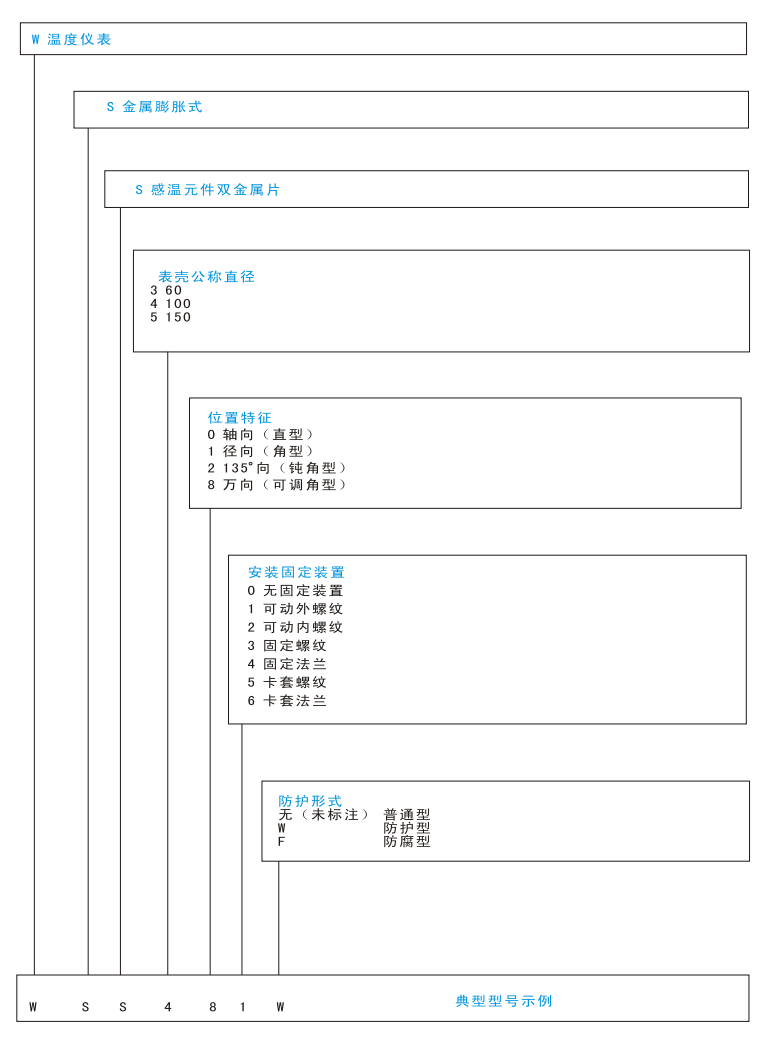

10、双金属温度计型号命名方式


11、型号及规格

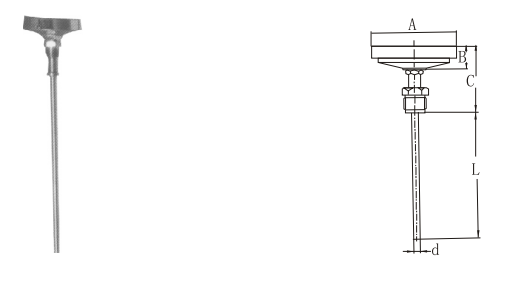

　　轴向型双金属温度计


型 号测温范围℃精度等级保护管材料规    格安装固定装置
DL
WSS-300

-80-+40

0-80

0-100

0-150

0-200

0-400

0-500

1．5

1Cr18Ni9Ti

304

316

316L

哈氏C-276

Φ60

75

100

150

200

300

400

500

750

1000

无固定装置
WSS-400Φ100
WSS-500Φ150
WSS-301Φ60可动外螺纹
WSS-401Φ100
WSS-501Φ150
WSS-302Φ60可动内螺纹
WSS-402Φ100
WSS-502Φ150
WSS-303Φ60固定螺纹
WSS-403Φ100
WSS-503Φ150
WSS-304Φ60固定法兰
WSS-404Φ100
WSS-504Φ150
WSS-305Φ60卡套螺纹
WSS-405Φ100
WSS-505Φ150
WSS-306Φ60卡套法兰
WSS-406Φ100
WSS-506Φ150

　　径向型双金属温度计


型 号测温范围℃精度等级保护管材料规    格（mm）安装固定装置
DL
WSS-310

-80-+40

0-80

0-100

0-150

0-200

0-400

0-500

1．5

1Cr18Ni9Ti

304

316

316L

哈氏C-276

Φ60

75

100

150

200

300

400

500

750

1000

无固定装置
WSS-410Φ100
WSS-510Φ150
WSS-311Φ60可动外螺纹
WSS-411Φ100
WSS-511Φ150
WSS-312Φ60可动内螺纹
WSS-412Φ100
WSS-512Φ150
WSS-313Φ60固定螺纹
WSS-413Φ100
WSS-513Φ150
WSS-314Φ60固定法兰
WSS-414Φ100
WSS-514Φ150
WSS-315Φ60卡套螺纹
WSS-415Φ100
WSS-515Φ150
WSS-316Φ60卡套法兰
WSS-416Φ100
WSS-516Φ150

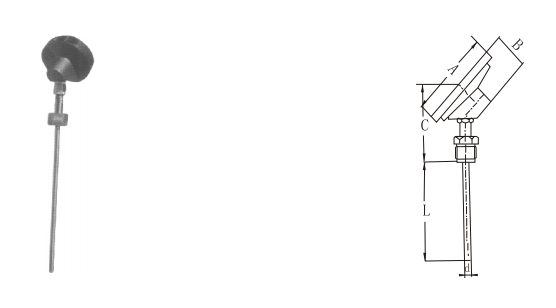

　　135º向型双金属温度计


型 号测温范围℃精度等级保护管材料规    格(mm)安装固定装置
DL
WSS-420

-80-+40

0-80

0-100

0-150

0-200

0-400

0-500

1．5

1Cr18Ni9Ti

304

316

316L

哈氏C-276

Φ100

75

100

150

200

300

400

500

750

1000

无固定装置
WSS-520Φ150
WSS-421Φ100可动外螺纹
WSS-521Φ150
WSS-422Φ100可动内螺纹
WSS-522Φ150
WSS-423Φ100固定螺纹
WSS-523Φ150
WSS-424Φ100固定法兰
WSS-524Φ150
WSS-425Φ100卡套螺纹
WSS-525Φ150
WSS-426Φ100卡套法兰
WSS-526Φ150

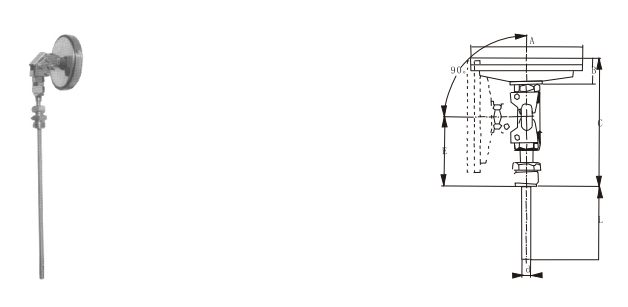

　　万向型双金属温度计


型 号测温范围℃精度等级保护管材料规格安装固定装置
DL
WSS-480

-80-+40

0-80

0-100

0-150

0-200

0-400

0-500

1．5

1Cr18Ni9Ti

304

316

316L

哈氏C-276

Φ100

75

100

150

200

300

400

500

750

1000

无固定装置
WSS-580Φ150
WSS-481Φ100可动外螺纹
WSS-581Φ150
WSS-482Φ100可动内螺纹
WSS-582Φ150
WSS-483Φ100固定螺纹
WSS-583Φ150
WSS-484Φ100固定法兰
WSS-584Φ150
WSS-4285Φ100卡套螺纹
WSS-585Φ150
WSS-486Φ100卡套法兰
WSS-586Φ150

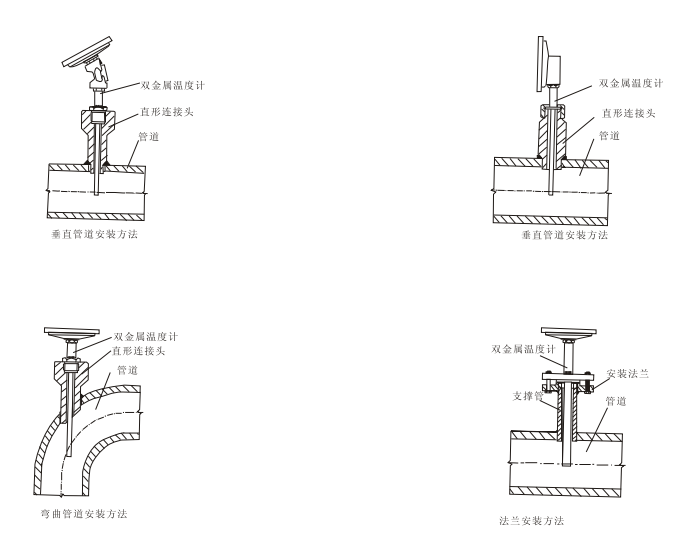

12、安装方式

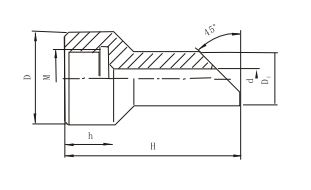

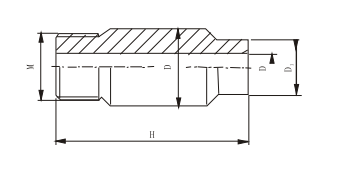

13、直形连接头规格


代号MDD1D2dhH
TH48AM16X1.5Φ36Φ18Φ14Φ72780
TH48BM20X1.5Φ40Φ18Φ14Φ72760
TH48CM27X2Φ47Φ28Φ22Φ173260
TH48DM33X2Φ55Φ36Φ30Φ2134120
TH48ENPT1/2Φ39Φ27Φ21Φ163560

120

TH48FNPT3/4Φ47Φ31Φ25Φ2040
TH48GNPT1Φ47Φ41Φ35Φ3045


代号MDD1dhH
TH49AM27X2Φ47Φ28Φ183090
TH49BM33X2Φ55Φ36Φ2430150
TH49CNPT1/2Φ39Φ27Φ163090
TH49DNPT3/4Φ47Φ31Φ203590

150

TH49ENPT1Φ47Φ41Φ3040


代号MDD1dH
TH50AM16X1.5Φ26Φ28Φ1890
TH50BM20X1.5Φ30Φ36Φ24150
TH50CM27X2Φ37Φ27Φ1690
TH50DNPT1/4Φ16Φ31Φ2090

150

TH50ENPT1/2Φ21Φ41Φ30
TH50FNPT3/4Φ34Φ41Φ30

14、双金属温度计的选型须知

  1. 　　型号

  2. 　　表盘直径

  3. 　　精度等级

  4. 　　安装固定形式

  5. 　　测温范围

  6. 　　长度或插入深度

　　例A：万向型双金属温度计，表盘直径100，测温范围0-400℃，1.5级，活动外螺纹 M27x2，长度450mm，WSS-481，0-400℃，L=450mm，M27x2
