MSE-T隔离式热电阻温度变送器

一、概述
　　本公司开发生产的MSE系列隔离式温度变送器，采用三线式铂（铜）电阻测量电路，具有自补偿功能，无须考虑温度传感器传输电缆的线电阻，只要三根传输电缆的线电阻相等，就能完全克服因温度传感器传输电缆的线电阻引起的误差。
　　温度变送器以其良好的性能和低廉的价格，可广泛用于强电场环境中，如变压器油温、蓄电池表面温度等的测量，还可用于工业温控系统。

二、功能与特性
　　温度变送器是利用铂电阻（铜电阻等）的阻值随温度改变的特性将温度变化转变为电压的变化，再经直流隔离变换，得到与输入（温度传感器）完全隔离的对应于被测点温度的直流电压或电流输出。

三、原理
　　给铂（铜）电阻施加一个恒定电流，将电阻变化转换成电压变化。因铂（铜）电阻存在非线性，为了达到高精度测温要求，我公司在原有基础上精益求精，增加了非线性校正电路，可以将大范围变化的温度线性转化成电压，再经线性光耦隔离输出。HCNR200/201线性光耦由高性能铝镓砷发光二极管（LED）和两只紧密匹配的光电二极管构成。输入光电管用来控制LED发光的强度并使之稳定，这样就使LED的非线性和不稳定性几乎被完全消除，输出光电管则产生一个光电流与LED发光的强度成线性关系。由于该器件两只光电管的精密匹配和精心设计，确保了光耦具有很好的线性度和稳定的增益。

四、技术参数
　　执行标准：QB/441600 17 080–2001
　　准 确 度：0.2%,0.5%
　　整机功耗：≤1.5VA
　　工作稳定性：年变化< 0.2%
　　工频耐压：AC2.0kV/min.1mA（输入/输出/电源）
　　绝缘电阻：≥20M Ω(DC500V)
　　隔离耐压：输入、输出、辅助电源间相互满足DC1.0KV/min.1mA
　　CE指令：符合EMC指令(89/336/EEC) 符合LVD(073/23/EEC)
　　负载电阻：电流输出：+12V、+15V辅助电源时RL≤270Ω +24V辅助电源时RL≤600Ω 电压输出：RL≥2KΩ
　　工作环境：-10～50℃，20%～90%无凝露
　　贮存环境：-40~70℃，20%~95%无凝露
　　安装方式：DIN（35mm）导轨

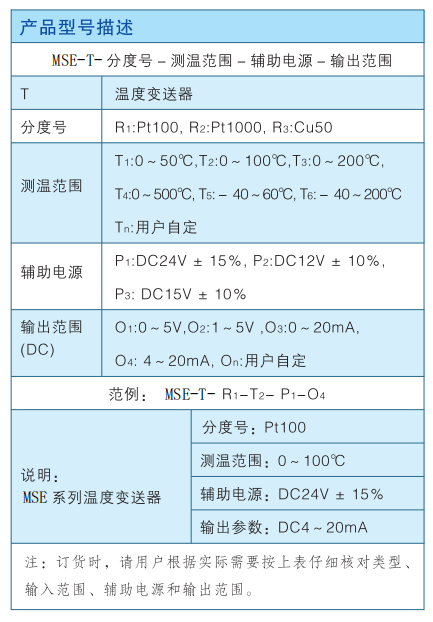

五、型号

       范    例：MSE-T-R1-T2-P1-O4
　　说    明：MSE系列单路温度变送器
　　分度号：Pt100 测温范围：0~100℃ 辅助电源:DC24V 输出参数：DC 4~20mA
六、、接线方式
