MSD-T隔离式热电阻温度变送器

MSD-T隔离式热电阻温度变送器

一、概述
　　温度变送器是利用铂电阻（铜电阻等）的阻值随温度改变的特性将温度变化转变为电压的变化，再经直流隔离变换，得到与输入（温度传感器）完全隔离的对应于被测点温度的直流电压或电流输出。
　　本公司开发生产的MSD隔离式温度变送器，采用三线式铂（铜）电阻测量电路，具有自补偿功能，无须考虑温度传感器传输电缆的线电阻，只要三根传输电缆的线电阻相等，就能完全克服因温度传感器传输电缆的线电阻引起的误差。
       温度变送器以其良好的性能和低廉的价格，可广泛用于强电场环境中，如变压器油温、蓄电池表面温度等的测量，还可用于工业温控系统。

二、产品简介
　　温度变送器是利用铂电阻（铜电阻等）的阻值随温度改变的特性将温度变化转变为电压的变化，再经直流隔离变换，得到与输入（温度传感器）完全隔离的对应于被测点温度的直流电压或电流输出。

三、原理
　　给铂（铜）电阻施加一个恒定电流，将电阻变化转换成电压变化。因铂（铜）电阻存在非线性，为了达到高精度测温要求，我公司在原有基础上精益求精，增加了非线性校正电路，可以将大范围变化的温度线性转化成电压，再经线性光耦隔离输出。HCNR200/201线性光耦由高性能铝镓砷发光二极管（LED）和两只紧密匹配的光电二极管构成。输入光电管用来控制LED发光的强度并使之稳定，这样就使LED的非线性和不稳定性几乎被完全消除，输出光电管则产生一个光电流与LED发光的强度成线性关系。由于该器件两只光电管的精密匹配和精心设计，确保了光耦具有很好的线性度和稳定的增益。

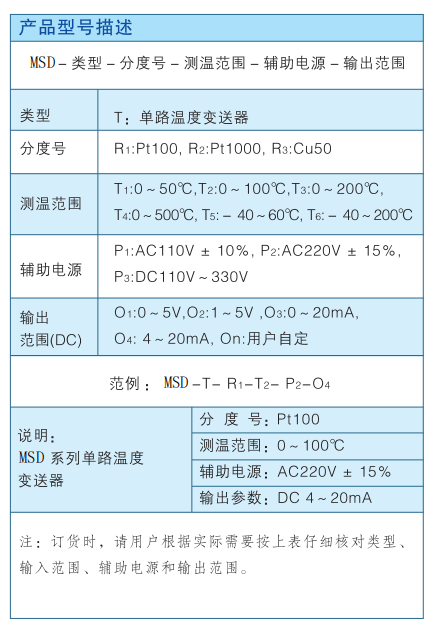

四、型号

五、技术参数
　　执行标准 QB/441600 17 080-2001
　　a）精度等级：0.2级 0.5级
　　b）长期工作稳定性：年变化最大0.1%
　　c）输入、输出及辅助电源参数
　　d）输入负载：电流输出：当辅助电源为DC24V时， RL≤600欧；
　　　当辅助电源为DC12V时， RL≤300欧；
　　　电压输出： RL≥2k欧
　　e）绝缘强度：输入、输出间≥20M（DC500V）
　　f）隔离耐压：输入、输出间AC 2kV/min×1mA
　　g）冲击电压：5kV（峰值），1.2/50us
　　h）电源功耗：≤4VA 响应时间：≤350ms
　　i）工作环境：温度:-10～50℃ 湿度:10～90%（无凝露）
　　j）贮藏条件：温度:-40～70℃ 湿度:10～95%（无凝露）
　　k）外型尺寸：55mm×75mm×120mm

六、接线方式

七、产品调试
　　找到对应于变送器面板上相应的ZERO和CAL两个调试孔，其内的二个电位器分别为零点和满度调校电位器，调校时用小螺丝刀慢慢旋转即可。

八、安装
　　采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm，螺钉大小为M3×12。

九、订货须知
　　签定订货合同时应详细写明所需的规格、电源及输出参数，并按下列格式将代号填入，特殊规格请用文字说明。

十、注意事项
　　1、连接线必须用屏蔽线，且电源线、输入线和输出线必须分离。
　　2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
　　3、产品出厂时已调校好零点和精度，请勿随意调整。
