MSL-T2隔离式热电阻温度变送器

MSL-T2隔离式热电阻温度变送器

一、概述
　　本公司开发生产的MSL系列隔离式温度变送器(一入二出)，采用三线式铂（铜）电阻测量电路，具有自补偿功能，无须考虑温度传感器传输电缆的线电阻，只要三根传输电缆的线电阻相等，就能完全克服因温度传感器传输电缆的线电阻引起的误差。
　　温度变送器以其良好的性能和低廉的价格，可广泛用于强电场环境中，如变压器油温、蓄电池表面温度等的测量，还可用于工业温控系统。
二、主要特点
　　将热电阻信号转换成直流信号，实现信号之间的电气隔离
　　优良的温度特性和长期的工作稳定性
　　结构紧凑，可高密安装
　　DC24V电源，符合CE指令

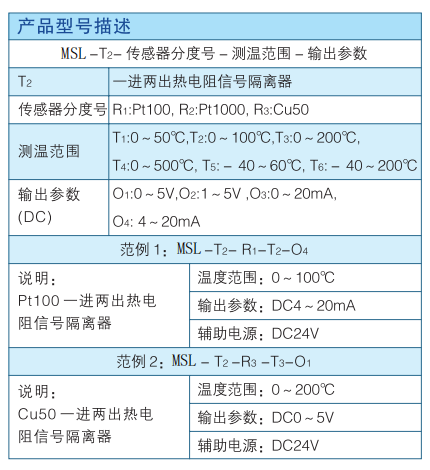

三、产品型号描述

四、技术参数
　　执行标准：IEC688:1992,QB/441600 17 080–2001
　　准 确 度：0.2%,0.5%
　　整机功耗：≤1.5VA
　　工作稳定性：年变化< 0.2%
　　工频耐压：AC2.0kV/min.1mA（输入/输出/电源）
　　绝缘电阻：≥20M Ω(DC500V)
　　冲击电压：5kV(峰值),1.250 μS
　　测量范围：－40～500℃可选
　　输出信号：DC0～5V、1～5V、0～20mA、4～20mA等
　　负载电阻：电压输出：RL≥2KΩ,电流输出：≤500Ω
　　工作环境：-10～50℃，20%～90%无凝露
　　贮存环境：-40~70℃，20%~95%无凝露
　　安装方式：DIN（35mm）导轨和M3镙钉固定

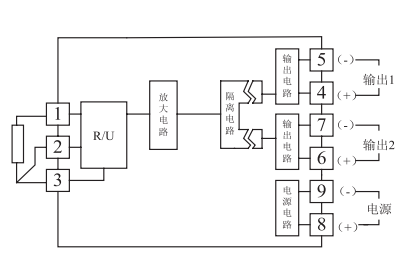

五、接线方式

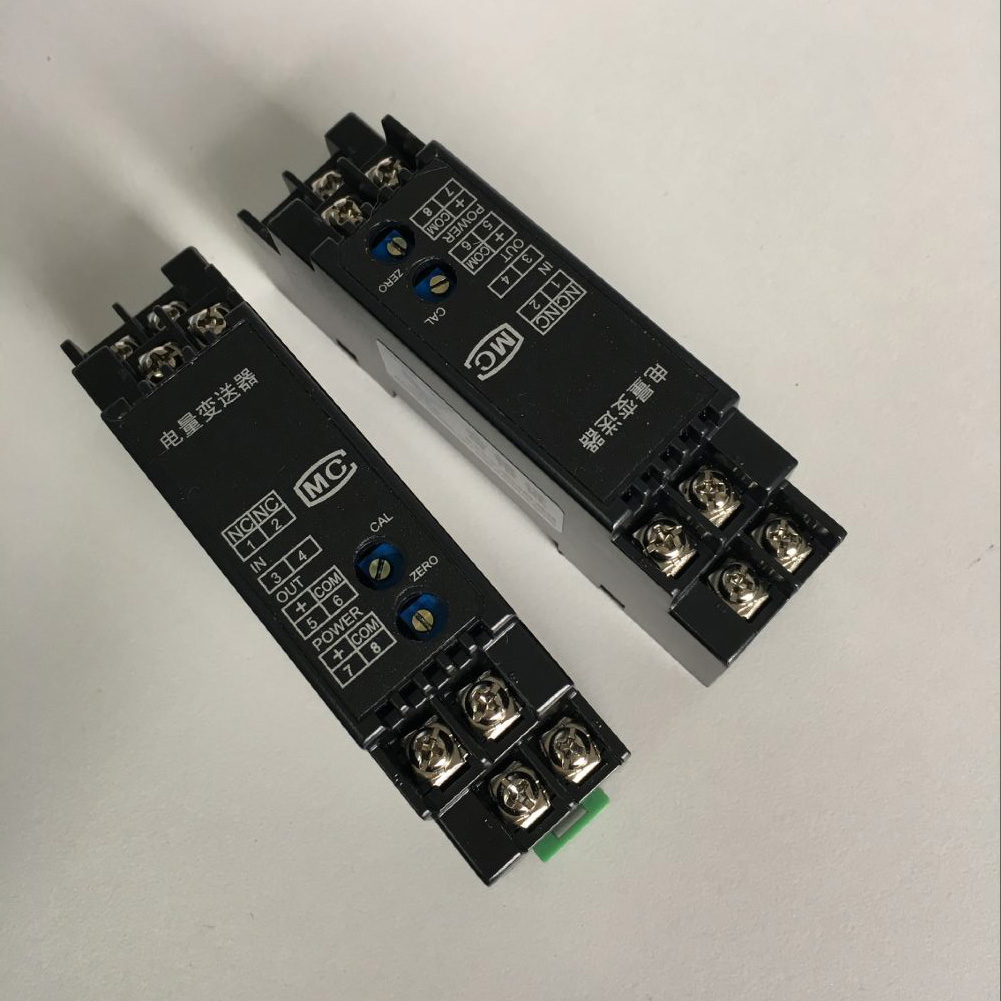

六、产品结构图
