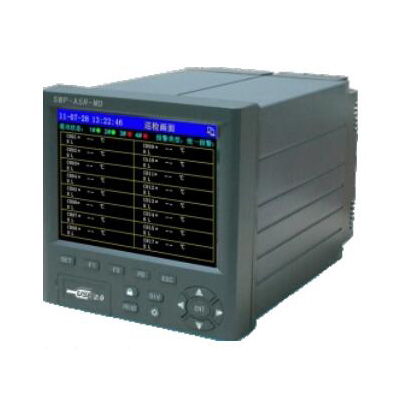

SWP-ASR-MD智能化64路巡检仪

SWP-ASR-MD智能化64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。

一、仪表特点


1、设计上吸纳了当今电脑的结构思路，硬件上采用内带快闪存储器的新型微处理器，软件上引入中文WINDOWS的框架
思路。


2、在人机操作与观察界面上都对传统的仪表做了挑战性的改革，以中文菜单引导组态操作，以集中或分页画面显示各
通道的测量及报警结果，简洁直观地给人以"智能"的感受。


       3、可接受多达64路同类型或不同类型被测输入信号，根据用户设定要求完成从信号采集，数据显示，报警状态及数据
传送的全过程。

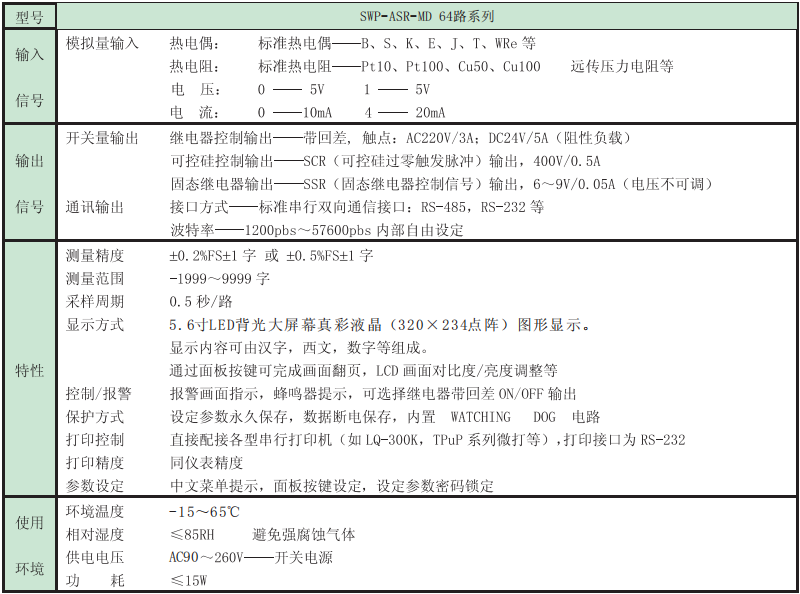

二、仪表主要技术参数

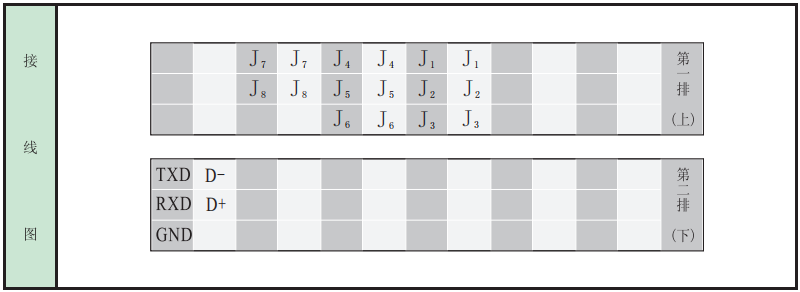

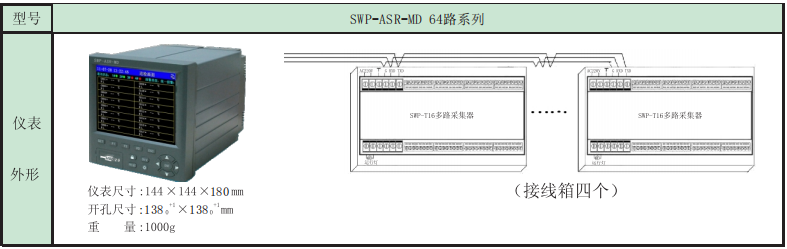

三、仪表外形及接线图

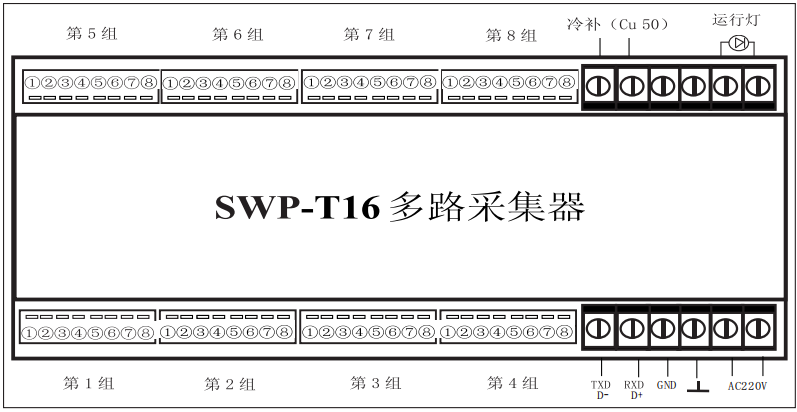

四、仪表输入箱接线图

★第1组中①②③④对应的输入回路号为第1路;⑤⑥⑦③对应的输入回路号为第2路;


   第2组中①②③④对应的输入回路号为第3路;以此类推，为第16路。

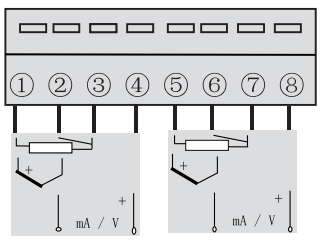

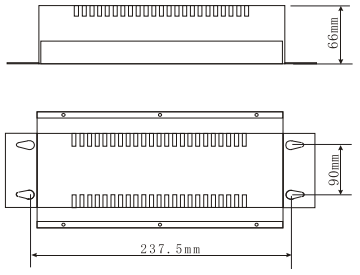

★ 输入信号接线图                                                                                                                                            安装尺寸

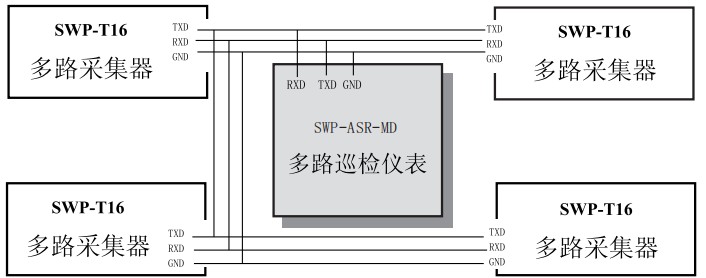

★ 仪表与输入盒的连接

★ 每一接线盒zui多可接32路输出信号，每台仪表主机zui多可接4个接线盒——128路输出。

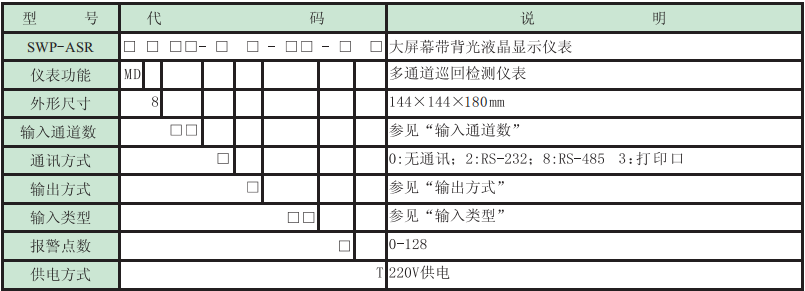

五、SWP-NSR-MD 64路巡检仪型谱表

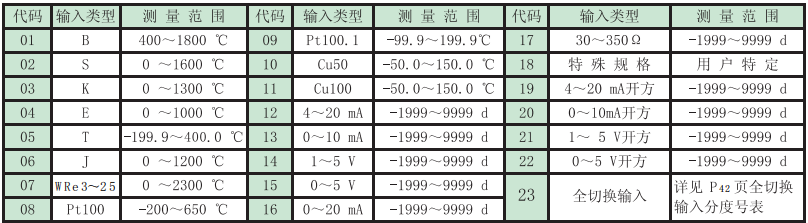

★ 输入类型

★ 输入通道数

★ 输出方式

★ 型号举例∶SWP-ASR-MD816-22-09-16-T


16 路输入通道，通讯方式为RS-232，输出方式为分别上、下限报警输出，输入类型为PT100.1,报警输出点数
为16，主机供电方式为开关电源。
