概述

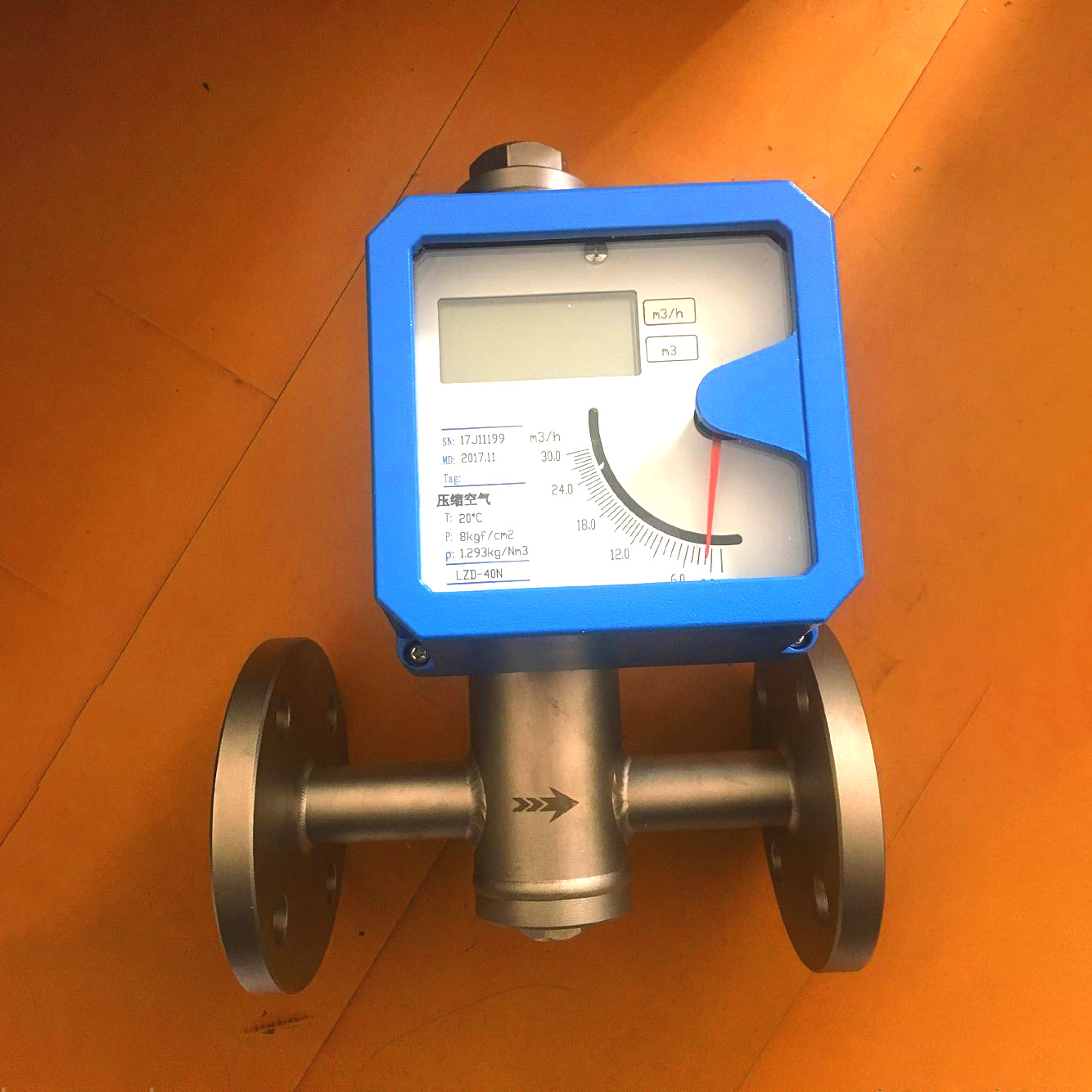

标准型LZ系列金属管浮子流量计由一个测量曹和一个就地指示器组成。就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。
本流量计采用变面积式测量原理·测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动·改变管道中的流通面积·随看流量大小的变化·浮子在测量管中的垂直位置也发生相应的变化·通过磁传递系统将浮子的位置传递到指示器的刻度盘上·指示流量值的大小。
在M6、M8、M9指示器中随着磁铁的转动被直接传送到刻度盘上；在M7指示器中，随着磁铁的转动通过一个凸轮板使指针线性的指示流且值的大小。
特点
1、全金属结构·坚固稳定。
2、短行程、小型结构设计。
3、低压力损失设计。
4、新型磁耙合结构设计确保传输信号更加稳定。
5、根据用户要求可以加装磁过滤器。
6、可带保温或伴热夹套。
7、用于各行业的气体和液体测鼻，测量部分可采用不同的材质来适应不同的介质条件。
8、适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和耐压性。
9、智能型双行液晶显示·可选现场瞬时/累计流量显示·可带背光。
10、可选二线制，电池、交流供电方式。
11、带有数据恢复·数据备份及掉电保护功能。
技术参数
| 仪表型号 | LZ系列金属转子流量计 |
| 仪表型号 | LZ系列金属转子流量计 |
| 测量范围点值 |
| GB/T9119法兰 | DN15~DN100 |
| 水（20℃） | （25~100.000）L/h | HG20592-20635法兰 | DN15~DN100 |
| 空气（101325Pa，20℃） | （0.7~1000）m3/h | ANSI法兰 | 1/2”~4” 150Ibs/RF或300Ibs/RF |
| 量程比 | 1：10 | 卫生型连接 | DN15~DN100 |
| 精度等级 | 1.5；2.5 | 保温夹套法兰 | DN15（标准型）；其他特殊类型可定制 |
| 测量管 | 锥形测量管 | 防护等级 | IP65 |
| 刻度盘分布 | 依据流量单位划分 | 防爆 | ExibIICT4/ExibIICT5 |
| 测试压力 | 1.5倍规定压力 | 隔爆 | dIIBT6（只限M8指示器） |
| 仪表口径 |
| 介质温度 | LZZ就地指示 | -40℃~+400℃（就地指示） |
| 法兰连接 | DN15~DN100或者1/2”~4” | LZD电远传 | -40℃~+400℃（普通型/衬PTFE） |
| 带保温夹套 | DN15~DN100 | -80℃~+300℃（高温型） |
| 食品型连接 | DN15~DN100 | 环境温度 | -25℃~+55℃ |
| 液晶显示 | 瞬时流量显示：0~50000 | 粘度 | DN15：≤5mPa.s；DN25~DN100≤250mPa.s |
| 累计流量显示：8位（可带小数点） | 供电电源 | 标准型：24VDC，二线制4~20mA（18VDC~30VDC） |
| 报警输出 | 上、下限瞬时流量报警 |
| 集电极开路输出（zui大100mA，30VDC内部阻抗100Ω） |
| 继电器输出（触点容量1A，30VDC或0.25A，250VAC或0.5A，125VAC） |
| 交流型：85~265VAC,50Hz |
| 电缆接口 | M16*1.5；M20*1.5 | 电池型：3.6V，7.5AH锂电池 |
| 隔爆型：1/2NPT内螺纹 |
测量范围
| 通径(mm) | 流量范围 | 压力损失(KPa) |
| 水L/h | 空气m3/h | 水 | 空气 |
| 常规型 | 防腐型 | 常规型 | 防腐型 | 常规型 | 防腐型 |
| DN15 | 2.5~25 | ---- | 0.07~0.7 | ---- | 6.5 | ---- | 7.1 |
| 4.0~40 | 2.5~25 | 0.11~1.1 | 0.07~0.7 | 6.5 | 5.5 | 7.2 |
| 6.3~63 | 4.0~40 | 0.18~1.8 | 0.11~1.1 | 6.6 | 5.5 | 7.3 |
| 10~100 | 6.3~63 | 0.28~2.8 | 0.18~1.8 | 6.6 | 5.6 | 7.5 |
| 16~160 | 10~100 | 0.48~4.8 | 0.28~2.8 | 6.8 | 5.6 | 8.0 |
| 25~250 | 16~160 | 0.7~7 | 0.48~4.8 | 7.0 | 5.8 | 10.8 |
| 40~400 | 25~250 | 1.0~10 | 0.7~7 | 8.6 | 6.1 | 10.0 |
| 63~630 | 40~400 | 1.6~16 | 1.0~10 | 11.1 | 7.3 | 14.0 |
| DN25 | 100~1000 | 63~630 | 3~30 | 1.6~16 | 7.0 | 5.9 | 7.7 |
| 160~1600 | 100~1000 | 4.5~45 | 3~30 | 8.0 | 6.0 | 8.8 |
| 250~2500 | 160~1600 | 7~70 | 4.5~45 | 10.8 | 6.8 | 12.0 |
| 400~4000 | 250~2500 | 11~110 | 7~70 | 15.8 | 9.2 | 19.0 |
| DN40 | 500~5000 | 250~2500 | 12~120 | 11~110 | 10.8 | 8.6 | 9.8 |
| 600~6000 | 400~4000 | 16~160 | 12~120 | 12.6 | 10.4 | 16.5 |
| DN50 | 630~6300 | 400~4000 | 18~180 | 16~160 | 8.1 | 6.8 | 8.6 |
| 1000~10000 | 630~6300 | 25~250 | 18~180 | 11.0 | 9.4 | 10.4 |
| 1600~16000 | 1000~10000 | 40~400 | 25~250 | 17.0 | 14.5 | 15.5 |
| DN80 | 2500~25000 | 1600~16000 | 60~600 | 40~400 | 8.1 | 6.9 | 12.9 |
| 4000~40000 | 2500~25000 | 80~800 | 60~600 | 9.5 | 8.0 | 18.5 |
| DN100 | 6300~63000 | 4000~40000 | 100~1000 | 80~800 | 15.0 | 8.5 | 19.2 |
| DN150 | 2000~100000 | ---- | 600~3000 | 100~1000 | 19.2 | ---- | 20.3 |
