MS6045直流信号输出隔离式安全栅（一入一出）

添加时间：	2020-09-06 17:11:40

介绍：

MS6045直流信号输出隔离式安全栅（一入一出）

一、特性
      ● 驱动危险现场的本安设备，负载可高达750Ω。
      ● 可选择4～20mA或1～5V信号输出，或其它所需的直流信号。
      ● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
      ● 带有工作电源指示灯。
      ● 单通道，一路输入一路输出，本安输出回路[Exia]IIC，输出回路短路保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①MS6045信号输出隔离式安全栅，接受来自处于安全区调节器或操作器的4～20mA信号，经本隔离式安全栅隔离传送，重现并驱动处于危险现场的电气（I/P）转换器、阀门定位器各种线性执行器、显示设备等本安仪表。
      ②本隔离式安全栅需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格

●产品型号：MS6045
●型号规格（代码）
      代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
      电源接线：独立的接线端子13－，14＋，可带电拔插
      电源电压： 20~35VDC
      余波Wpp：＜5％
      电流损耗：约80mA
      源指示：得电时LED灯亮；绿色
●输入回路（安全区）
      输入通道：端子11－，12＋接线（参见端子接线图）
      电流信号：4～20mA
      输入阻抗：内置输入电阻100Ω
      输入压降：20mA时，<4V
●输出回路（Exia IIC危险区）
      输出通道：端子1－，2＋接线（参见端子接线图）
      输出电流：4～20mA
      电流输出时允许负载:750Ω(4～20mA,0～20mA输出时)
      输出电阻：＞2MΩ
●性能指标
      标准精度：±0.1%FS
      温度漂移：±0.015%/℃

      响应时间：≤1s（0→ 90%）
      稳定时间：≤3s
      电源电压变动影响：±0.1%（允许电压范围）
      负载电阻变化影响：±0.1%/250Ω
      通道隔离：输入－输出－电源之间隔离
      绝缘电阻：≥100MΩ/500V DC（AC）
      隔离能力：1500VAC/1分钟50Hz
      安全区与危险区
      之间间隔离电压：250VAC
      抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
      工作温度：0～＋60℃
      储运温度：－20～＋80℃
      环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
      结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子
      外形尺寸：W16×H116×D110（mm），参见外形尺寸图
      整机重量：约110g
●安全防爆认证参数：整机满足GB3836.1-2000和GB3836.4－2000标准相关要求
     防爆等级标志：[Exia Ga]IIC

最大安全电压(Um)：250VAC/DC

(1-2, 4-5) Uo: 24V Io: 151mA Po: 0.91W Lo: 1.1mH Co: 0.09μF

四、型号选择

五、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1. 适合将现场信号输入隔离转换：信号一入一出。
       2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
       3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。

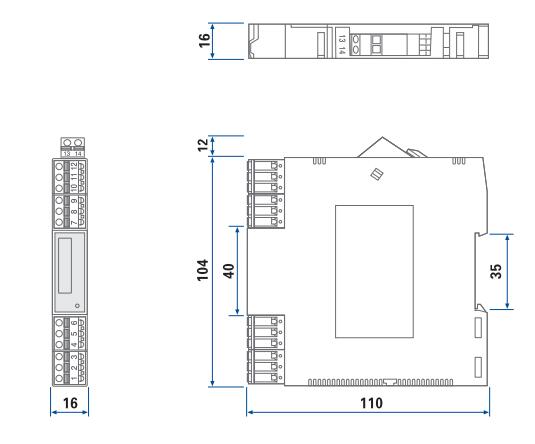

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

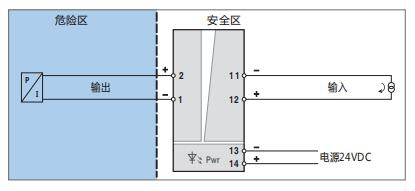

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
