LZ系列金属管浮子流量计

概述
     标准型LZ系列金属管浮子流量计由一个测量曹和一个就地指示器组成。就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。
     本流量计采用变面积式测量原理·测量部件由一个锥形测量管和浮子组成，浮子能在锥形测量管中自由的上下移动·改变管道中的流通面积·随看流量大小的变化·浮子在测量管中的垂直位置也发生相应的变化·通过磁传递系统将浮子的位置传递到指示器的刻度盘上·指示流量值的大小。
     在M6、M8、M9指示器中随着磁铁的转动被直接传送到刻度盘上；在M7指示器中，随着磁铁的转动通过一个凸轮板使指针线性的指示流且值的大小。
特点
     1、全金属结构·坚固稳定。
     2、短行程、小型结构设计。
     3、低压力损失设计。
     4、新型磁耙合结构设计确保传输信号更加稳定。
     5、根据用户要求可以加装磁过滤器。
     6、可带保温或伴热夹套。
     7、用于各行业的气体和液体测鼻，测量部分可采用不同的材质来适应不同的介质条件。
     8、适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和耐压性。
     9、智能型双行液晶显示·可选现场瞬时/累计流量显示·可带背光。
     10、可选二线制，电池、交流供电方式。
     11、带有数据恢复·数据备份及掉电保护功能。

技术参数

仪表型号	LZ系列金属转子流量计	仪表型号		LZ系列金属转子流量计
测量范围（100%）点值		GB/T9119法兰		DN15~DN100
水（20℃）	（25~100.000）L/h	HG20592-20635法兰		DN15~DN100
空气（101325Pa，20℃）	（0.7~1000）m3/h	ANSI法兰		1/2”~4” 150Ibs/RF或300Ibs/RF
量程比	1：10	卫生型连接		DN15~DN100
精度等级	1.5；2.5	保温夹套法兰		DN15（标准型）；其他特殊类型可定制
测量管	锥形测量管	防护等级		IP65
刻度盘分布	依据流量单位划分	防爆		ExibIICT4/ExibIICT5
测试压力	1.5倍规定压力	隔爆		dIIBT6（只限M8指示器）
仪表口径		介质温度	LZZ就地指示	-40℃~+400℃（就地指示）
法兰连接	DN15~DN100或者1/2”~4”		LZD电远传	-40℃~+400℃（普通型/衬PTFE）
带保温夹套	DN15~DN100			-80℃~+300℃（高温型）
食品型连接	DN15~DN100	环境温度		-25℃~+55℃
液晶显示	瞬时流量显示：0~50000	粘度		DN15：≤5mPa.s；DN25~DN100≤250mPa.s
	累计流量显示：8位（可带小数点）	供电电源		标准型：24VDC，二线制4~20mA（18VDC~30VDC）
报警输出	上、下限瞬时流量报警
	集电极开路输出（最大100mA，30VDC内部阻抗100Ω）
	继电器输出（触点容量1A，30VDC或0.25A，250VAC或0.5A，125VAC）
				交流型：85~265VAC,50Hz
电缆接口	M161.5；M201.5			电池型：3.6V，7.5AH锂电池
	隔爆型：1/2NPT内螺纹

测量范围

通径(mm)	流量范围				压力损失(KPa)
	水L/h		空气m3/h		水		空气
	常规型	防腐型	常规型	防腐型	常规型	防腐型	空气
DN15	2.5~25	----	0.07~0.7	----	6.5	----	7.1
	4.0~40	2.5~25	0.11~1.1	0.07~0.7	6.5	5.5	7.2
	6.3~63	4.0~40	0.18~1.8	0.11~1.1	6.6	5.5	7.3
	10~100	6.3~63	0.28~2.8	0.18~1.8	6.6	5.6	7.5
	16~160	10~100	0.48~4.8	0.28~2.8	6.8	5.6	8.0
	25~250	16~160	0.7~7	0.48~4.8	7.0	5.8	10.8
	40~400	25~250	1.0~10	0.7~7	8.6	6.1	10.0
	63~630	40~400	1.6~16	1.0~10	11.1	7.3	14.0
DN25	100~1000	63~630	3~30	1.6~16	7.0	5.9	7.7
	160~1600	100~1000	4.5~45	3~30	8.0	6.0	8.8
	250~2500	160~1600	7~70	4.5~45	10.8	6.8	12.0
	400~4000	250~2500	11~110	7~70	15.8	9.2	19.0
DN40	500~5000	250~2500	12~120	11~110	10.8	8.6	9.8
DN40	600~6000	400~4000	16~160	12~120	12.6	10.4	16.5
DN50	630~6300	400~4000	18~180	16~160	8.1	6.8	8.6
	1000~10000	630~6300	25~250	18~180	11.0	9.4	10.4
	1600~16000	1000~10000	40~400	25~250	17.0	14.5	15.5
DN80	2500~25000	1600~16000	60~600	40~400	8.1	6.9	12.9
DN80	4000~40000	2500~25000	80~800	60~600	9.5	8.0	18.5
DN100	6300~63000	4000~40000	100~1000	80~800	15.0	8.5	19.2
DN150	2000~100000	----	600~3000	100~1000	19.2	----	20.3

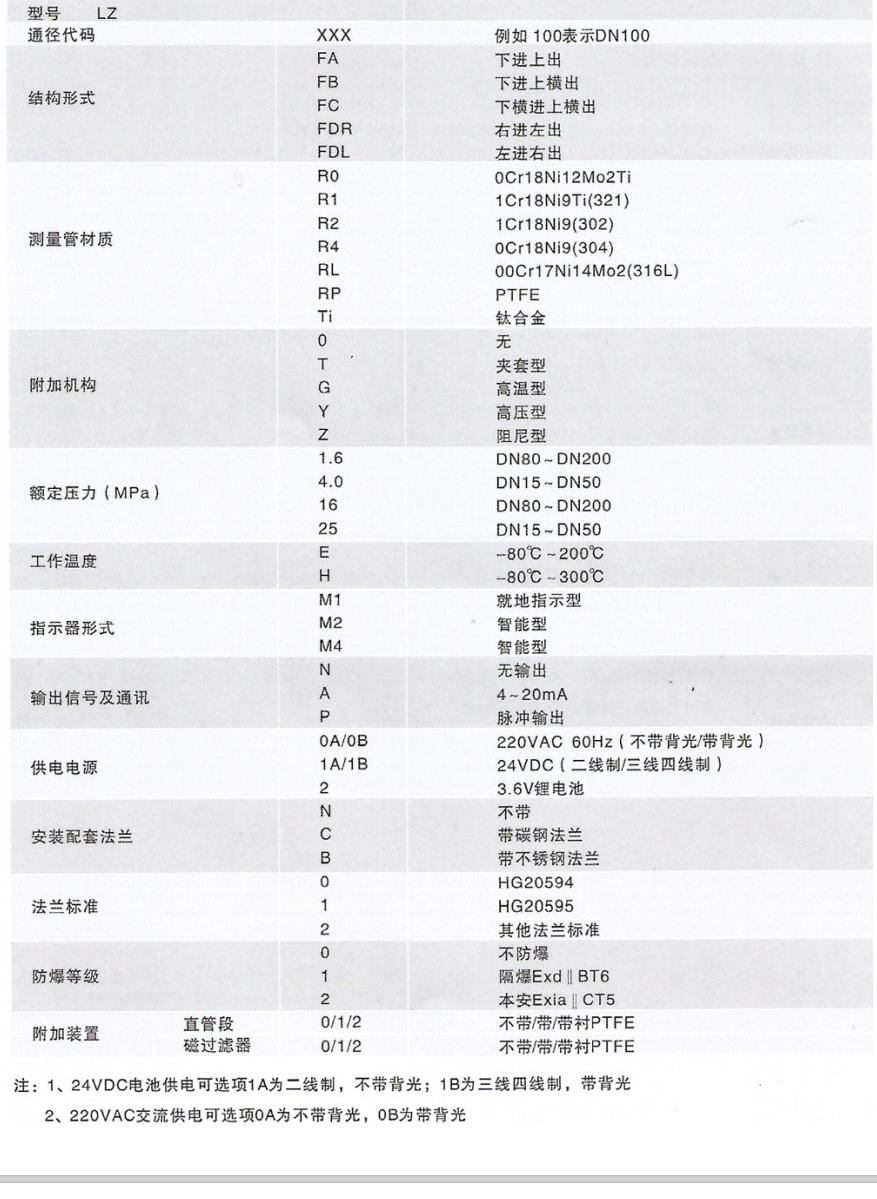

型号选择

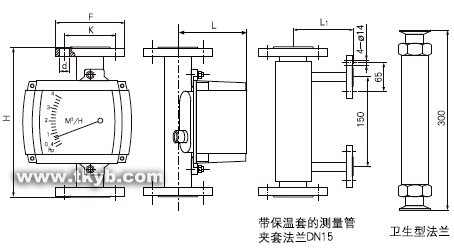

安装尺寸
垂直安装

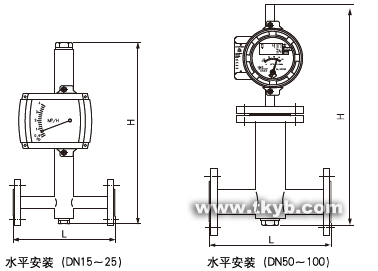

水平安装

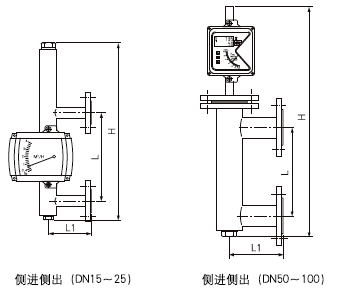

侧进侧出

底进侧出

磁过滤器

如果介质中含有铁磁性颗粒，应在流量计入口处安装磁过滤器。词过滤器中装有螺旋方式排列的磁棒，以最大限度的减少压力损失，磁过滤器有两种类型，适用于所有仪表尺寸。材质为1Cr18Ni9Ti，0Cr1812Mo2Ti，00Cr17Ni12Mo2.用于腐蚀性介质时筒体、磁棒油PTFE包裹，防止被介质腐蚀。磁过滤器法兰连接尺寸与相对应的流量计相同，具体见表1。

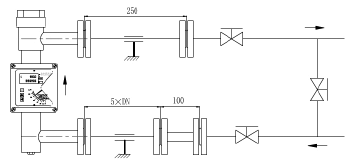

流量计安装示意图

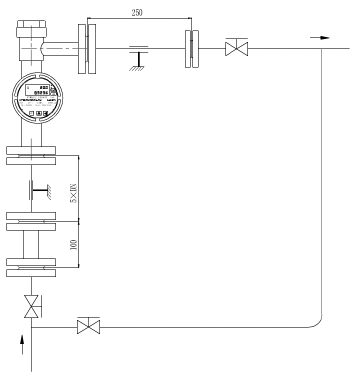

垂直安装示意图

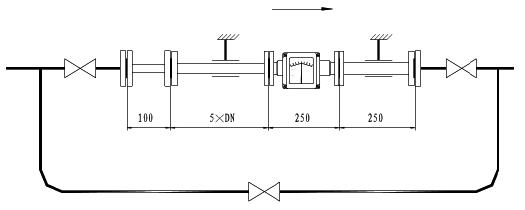

水平安装示意图	侧进侧出安装示意图

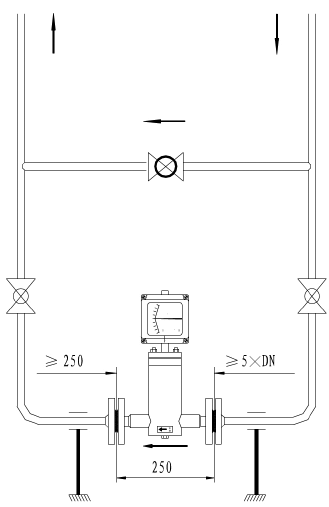

	底进侧出安装示意图
