一、概述及工作原理

    UK液位控制器与本厂UHZ－50型液位计配套使用，由于控制器紧贴磁性浮球液位计安装与磁性液位计处于同一磁耦合系统中，在磁性浮子组件的磁场作用下，使液位控制器中的干簧管动作，发出接点开关信号，该信号与相应的控制电路配合实现液位位式控制和报警。

二、主要技术参数

1. 控制位置：在磁性浮球液位计的测量范围内任意设定

2. 工作温度：-10℃~+80℃

3. 控制精度：±10mm

4. 输出接点容量：AC220V 1A（阻性）DC24V 0.5A

5. 防护等级：IP65

6. 防爆等级：ExdⅡBT4－6　ExiaⅡCT4－6

7. 出线接口螺纹：M20ｘ1.5内螺纹

三、产品调试

    1、UK1 点式可调液位控制器
      该控制器可使用户根据需要下下移动控制开关高度致使达到所设定的控制位置（点）为止（图一）

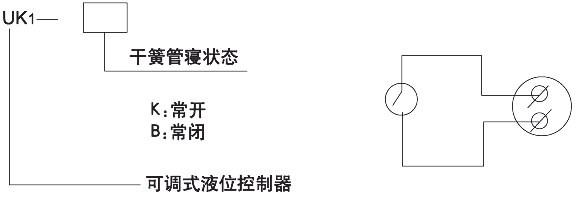

                                                图一
    2、UK2 定位式液位控制器
      该控制器根据用户要求的控制点控制点高度设开关信号，在产品出厂已经确定（一般为上限、下限双控制）要随UHZ－50液位计用抱箍带固定在主休管外侧（图二）

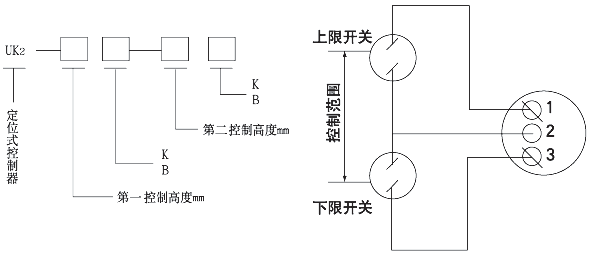

                                                图二

四、选型举例

    如果控制点在400mm处开关为常开第二控制点在1500mm处为常闭
    选型标记：UK2-400K/1500B
