MS3851系列智能电容式压力变送器

MS3851系列智能电容式压力变送器

一、概述
    MS3851系列小型化电容式压力变送器是我公司引进国外先进技术设备生产的新型变送器，关键原材料、元器件和零部件均采用进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种压力变送器（罗斯蒙特3051与横河EJA），给使用者有耳目一新的感觉。同时与传统的1151、CECC等系列产品在安装上可直接替换，故它是一些老型号产品的替化和更新产品。为适合国内自动化水平的不断提高和发展，该系列压力变送器除设计小巧精致外，更推出具有HART总线协议的智能化功能。

二、特点

三、工作原理
    压力变送器过程通过两侧或一侧的隔离膜片、灌充液传至＆室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移于差压成正比，最大位移约0.1mm，这种位移在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4-20mADC信号输出。（见图一）

                          图一                                       图二

四、功能参数
    ·使用对象：液体、气体和蒸汽
    ·测量范围：0～0.1KPa至0～40MPa
    ·输出信号：4～20mADC
    ·供电电源：12～45VDC，一般为24VDC（见图二负载特性）
    ·负载特性：与供电电源有关，在某一电源电压是带负载能力见图二，负载阻抗RL与电源电压Vs关系式：R1≤50（Vs-12）
    ·指示表：指针式线性指示0～100%刻度或LCD液晶式显示。
    ·防暴：a.隔爆型：dIIBT4    b.本质安全型：iaIICT6
    ·量程和零点：外部连续可调
    ·正负迁移：压力变送器零点经过正迁移和负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。（智能型：量程比15：1）最大正迁移量为最小调校量程的500%；最大负迁移量为最小调校量程的600%
    ·温度范围：放大器工作温度范围:-29～+93℃（LT型为-25～+70℃)。
                灌冲硅油的测量元件：-40～+104℃
                法兰式变送器灌充高温硅油时:-20～+315℃,普通硅油:-40～+149℃
    ·静压：4、10、25、32MPa
    ·湿度：相对湿度为0～100%
    ·容积吸收量：＜0.16cm3
    ·阻尼(阶跃响应):压力变送器冲硅油时,一般在0.2到1.67s之间连续可调

五、技术数据
    (不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)
    ·精准度:±0.25%±0.5％(智能型:±100％)
    ·死区:无(≤0.1%)
    ·稳定性：六个月内（智能型为一年）不超过最大量程的基本误差绝对值
    ·振动影响：在任意轴向上，振动率为200Hz时，误差为测量范围上限的±0.05％/g
    ·电源影响：电源如果稳定，则负载没有影响

六、压力变送器其他材质
    ·隔离膜片：316不锈钢、哈氏合金C-276、蒙乃尔合金或钽
    ·排气排液阀：316不锈钢、哈氏合金C、蒙乃尔合金
    ·法兰和接头：316不锈钢、哈氏合金C或蒙乃尔合金
    ·接触介质“0”形环:丁腈橡胶、氟橡胶
    ·灌充液：硅油或惰性油
    ·螺栓：316L不锈钢
    ·电子壳体材料：低铜铝合金
    ·引压连接件：压力变送器法兰NPT/4，中心距54mm；接头NPT1/2或M20X1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T1216-91）
    ·信号连接孔：G1/2”
    ·重量：3.9Kg（标准型）

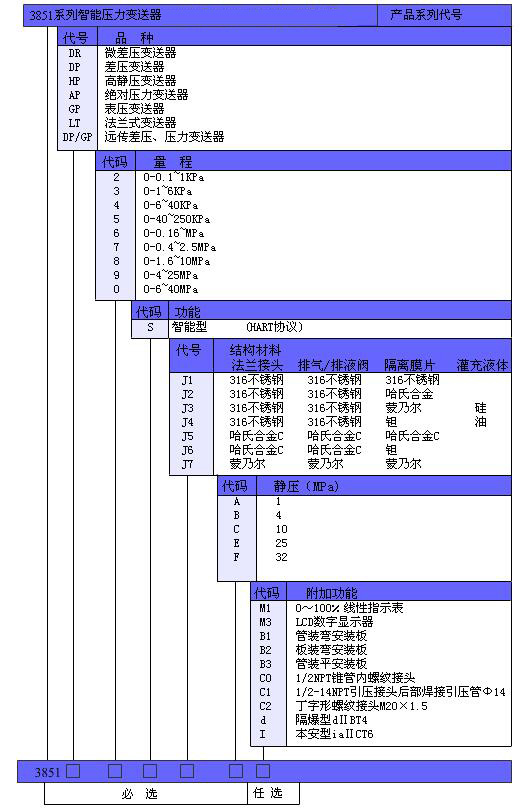

七、产品选型表

八、订货须知
    1、压力变送器型号可根据选型规格表按需要确定。
    2、选项型规格表中的数字、符号必须填写清楚、准确无误。
    3、如有正负迁移，必须注明迁移量数值。
    4、差压变送器如需配三阀组、节流装置，需另行注明。
    5、压力变送器根据用户规定的量程校验。如用户无规定，变送器调校至最大量程，这种校验将在室温、常压下进行。
    6、需要标注工位号时，应在订货时注明。
    7、选项购传变送器时，还应根据不同远法兰选型表按需要确定。
    8、如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
    9、压力变送器接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
