MS7047隔离配电器（支持输出回路供电二入二出）
介绍：
MS7047隔离配电器 （支持输出回路供电）
一、特性
2入2出
·给变送器提供配电电压
·4-20m隔离传输
·独立的直流电源供电，并支持输出回路供电
二、技术规格
·向现场的二线制或三线制变送器提供隔离的电源电压，并将变送器产生的4~20mA信号隔离转换后，输出至控制系统或其它仪表。 ·该隔离配电器采用独立的直流电源供电方式，并支持输出回路供电，供电电源-输入-输出之间隔离。 ·标准的35mmDIN 导轨卡式安装。可拔播的接线插头端子，弹簧压紧连接。 ●输 入 输入信号∶4~20mA 输入阻抗∶24Ω 给变送器的配电∶20mA时，≥18V（出厂默认），若需要更大配电（如≥22V），订货时注明 zui大输入电流∶约 24mA ●输 出 输出电流（lo）∶4~20mA 输出回路供电电压（Ue）∶12~35V 电压降（Ud）∶3V 输出负载电阻（RL）∶计算式 RL≤（Ue-Ud）÷0.02 输出纹波∶< 10mVp-p （注明∶输出回路供电电压的选择应根据负载大小确定，过高电压且负载很小时，将会加重隔离器的发热状况。） | ● 供电电源 供电电压范围∶20-30VDC 额定供电电压∶24VDC 电流消耗（24VDC供电时）∶ <38mA（1入1出）;<57mA（1入2出）;<90mA（2入2出） ●综合参数 标准精度∶±0.1% 温度漂移∶±0.015%/℃ 响应时间∶< 10ms 隔离能力∶输入-输出-电源之间2.5KV，1min，50Hz 绝缘电阻∶输入-输出-电源之间≥100MQ/500VDC 工作环境温度∶-20~＋60℃ 储存环境温度∶-40-+80℃ 机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm）
|

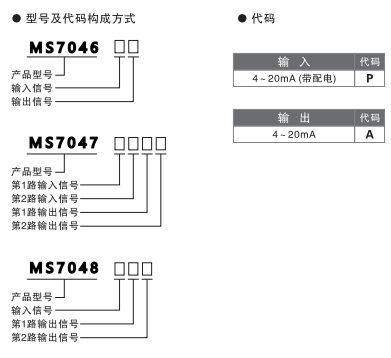

三、型号选择
四、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

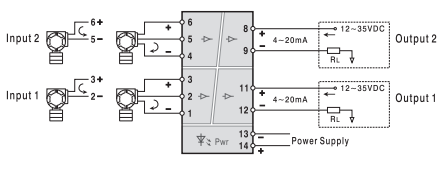

五、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
