MS7044T隔离配电器（支持一通道配电输入二入二出）

·双通道隔离配电器。

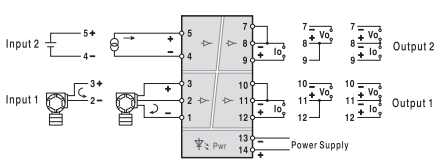

·第 一通道的输入端连接现场二线制或三线制变送器，向现场的变送器提供隔离的直流电源，并检测来自变送器的4~20mA电流信号，经过隔离、干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。


·第二通道的输入端连接现场各种设备的直流信号源，信号经过隔离。 向控制系续或其它仪表输出直流电流或电压信号。


·直流电源供电方式，供电电源一输入一输出以及各通道之间隔离。

·标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹黄压紧连接。


● 输入

第 一通道变送器输入

输入信号∶4-20mA

给变送器的配电电压∶≥18V

输入阻抗∶24Ω

zui大输入电流∶约24mA

第二通道直流信号输入


输入信号∶4-20mA，1-5V，或其它指定信号

输入阻抗∶电流输入时24Ω;电压输入时≥500KΩ

 ●输 出


输出信号∶4-20mA，1-5V，或其它指定信号

负载电阻∶4~20mA输出时，≤550Ω（出厂默认）


                1~5V输出时，≥100KΩ

输出纹波∶<10mVp-p

●供电电源


供电电压范围∶20~30VDC

额定供电电压∶24VDC


电流消耗（24VDC供电时）∶<65mA

● 综合参数

标准精度∶±0.1%

温度漂移∶±0.015%/℃

响应时间∶<10ms


隔离能力∶输入-输出-电源之间2.5KV，1min，50Hz

绝缘电阻∶输入-输出-电源之间≥100MQ/500VDC

工作环境温度∶-20~＋60℃

储存环境温度∶-40~＋80℃


机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20

外形尺寸∶16×116×110（mm）
