MS7045现场电源配电信号输入隔离器（一入三出）
介绍：
MS7045现场电源信号输入隔离器（一入三出）
一、特性
● 将二线制变送器4～20mA信号输入隔离转换。
● 给变送器提供驱动电压 16.5～28V。
● 信号传送隔离输出 4～20mA 或 1～5V 信号输出，或其它所需的直流信号。
● 模块化表芯设计，无需零点和满度调节。
● 带有工作电源指示灯。
● 单通道，一路输入，隔离分配成三路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
①MS7045现场电源（配电）信号隔离器，是向现场的变送器提供隔离的电源电压，并将变送器产生的 4～20mA 信号隔离转换，分配成三路独立的直流信号输出至控制系统或其它智能仪表。
②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格
● 产品型号：MS7045 | ●性能指标 标准精度：±0.1%FS 温度漂移：±0.015%/℃ 响应时间：≤1s（0 → 90%） 稳定时间：≤3s 电源电压变动影响：±0.1%（允许电压范围） 负载电阻变化影响：±0.1%/250Ω 通道隔离：输入－输出1－输出2－输出3电源之间隔离 绝缘电阻：≥100MΩ/500VDC（AC） 隔离能力：1500VAC/1 分钟50Hz 抗电磁兼容性：符合IEC61000相关抗电磁标准 ●环境参数 工作温度：0～＋60℃ 储运温度：－20～＋80℃ 环境湿度：5～＋95％RH（无冷凝） ●结构及外形尺寸 结构：卡装式模块化表芯ABS 材质机壳拔插式端子 外形尺寸：W16×H116×D110（mm），参见外形尺寸图 整机重量：约120g |

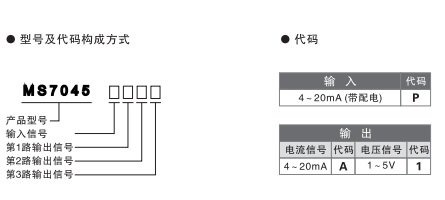

四、型号选择
订货须知
1. 参照选型举例，正确规范书写订货型号代码。
2. 若不选择代码，则被认同是下列举例1的订货组合方式。
举例1 输入：变送器4～20mA
输出：1路4～20mA；2路4～20mA；3路4～20mA
订货代码为：MS7045-P-A-A-A
举例2 输入：变送器4～20mA
输出：1路4～20mA；2路1～5V；3路1～5V
订货代码为：MS7045-P-A-1-1
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
