MS7314B变送器电流输入隔离报警设定器

·适用于给现场的变送器提供隔离的直流电源，并检测来自变送器的4~20mA电流信号，经过隔离传输，输出一路标准的4~20mA电流信号。并且，以继电器输出方式提供一组（或两组）报警信号。

·
该信号报警设定器是集信号传输、隔离、信号输出报警功能一体的多功能接口仪表


·可以通过报警设定器前面板上的USB接口连接计算机。通过软件组态设定报警值。报警方式可设定，如高/低报警，常开/常闭。本报警设定器出厂默认设置为继电器触点常开。报警时继电器触点吸合，仪表面照出第松警接三行离正常时能点断开，仪表面板上的报警指示灯不亮。

·直流电源供电方式，供电电源-输入-输出以及各通道之间隔离。

·采用标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。


●输入

输入信号∶4~20mA

输入阻抗∶24Ω


给变送器的配电∶20mA时，≥18V（出厂默认）

最大输入电流∶约24mA

●输出


输出信号∶4~20mA，1-5V


负载电阻∶4-20mA 输出时，≤550Ω（出厂默认）

                1-5V输出时，≥100KΩ

输出纹波∶<10mV p-p

●报警输出

两组继电器触点输出

触点容量∶24VDC，2A

负载类型∶电阻性负载

响应时间∶≤10ms


报警点设定∶可以通过软件设定。

回滞∶量程的1~1.5%

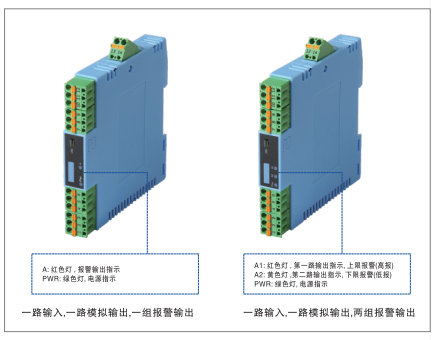

报警指示（注∶用户订货时无特殊指定要求，输出报警指示则按以下出厂默认设定），输出报警时，仪表面板上的指示灯亮∶

A1为报警1，高限报警，≥16mA，报警时，红灯亮。

A2为报警2，低限报警，≤8mA，报警时，黄灯亮。

●供电电源


供电电压范围∶20-30VDC

额定供电电压∶24VDC


电流消耗（（24VDC供电，继电器触点吸合）∶<80mA

●综合通用参数

标准精度∶±0.1%

温度漂移∶±0.015%/℃


隔离能力∶输入-输出-电源之间2.5KV.1min，50Hz

绝缘电阻∶输入-输出-电源之间 ≥100MΩ/500VDC

工作环境温度∶-20~+60℃

储存环境温度∶-40~＋80℃

环境湿度范围∶5~95%RH（无冷凝）


电磁兼容∶符合89/336/EEC，IEC/EN61000相关要求

机壳材质/防护等级∶PC（聚碳酸脂）＋ABS材料/IP20

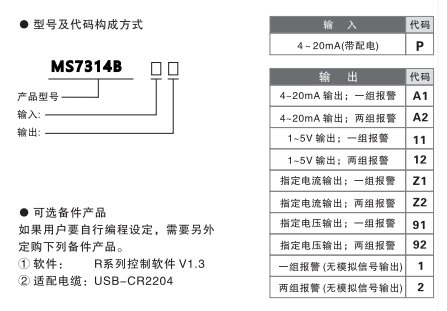

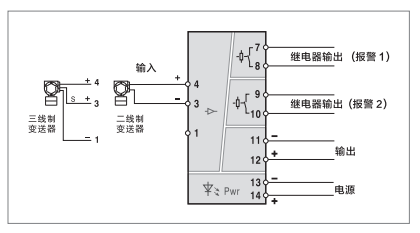

外形尺寸∶16x116x110（mm）
