MS7700（MS7720）无源信号隔离器

添加时间：	2020-08-01 09:59:49

介绍：

MS7700（MS7720）无源信号隔离器

一、特性

 MS7700(1入1出)、MS7720(2入2出)

·无需辅助电源的隔离器

·4-20mA输入，4-20mA输出 

二、技术规格

无源隔离器

 ·这是一种4~20mA电流信号输入，4~20mA电流信号输出的无源隔离器。使用时无需外接供电电源，其工作所需的能量来源于表示信号的电流。无源隔离器在实际应用中能有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中可能的干扰

 ·该无源隔离器的输入回路-输出回路之间电磁隔离。

·标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。

 ●输入 

电流信号输入∶4~20mA 

等效输入阻抗∶100Ω＋负载电阻（输入为20mA时）

电压降∶≤2V（20mA）

过载电流∶≤35mA

●输出

输出电流∶4-20mA 

 输出负载电阻（RL）∶计算式 RL≤（Ui-Ud）÷0.02

输出纹波∶<10mVp-p

●综合参数 

标准精度∶±0.1%（负载为100Ω）

温度漂移∶±0.015%/℃

响应时间∶<10ms

 隔离能力∶输入-输出之间2.5KV，1min，50Hz

绝缘电阻∶输入-输出之间≥100MΩ/500VDC

工作环境温度∶-20~＋60℃

储存环境温度∶-40~＋80℃

 机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20

外形尺寸∶16×104×110（mm）

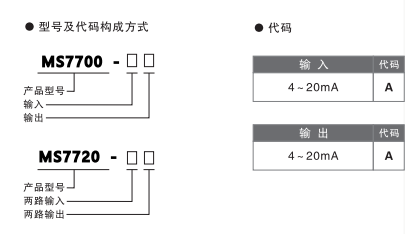

三、型号选择


四、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

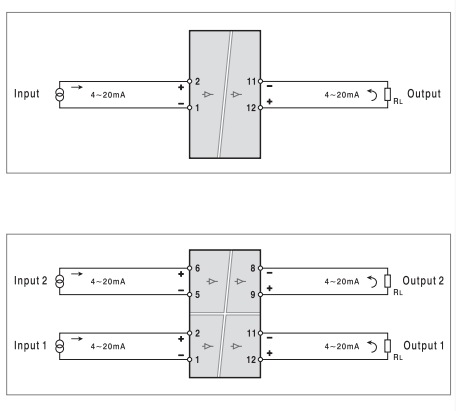

五、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
