SWP-NAC电量集中显示控制仪


SWP-NAC电量集中显示控制仪


      SWP-NAC三相电量集中显示控制仪是一种智能型电参数数据采集模块，可测量三相三线制或三相四线制电路中的三相电流、电压的真有效值，功率、功率因数。其输入为三相电压（0-500V）、三相电流（0-20A），输出为RS-485或RS-232数字信号、4-20mA或0-5V模拟信号∶有三相电压值、三相电流值、有功功率、无功功率、功率因数及各项有功功率等。基本精度为0.5级。


SWP-NAC三相电量集中显示控制仪可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。


      SWP-NAC三相电量集中显示控制仪能代替过去的电流、电压、功率、功率因数、电量等变送器及测量这些变送器标准输出信号的输入模块，可大大降低系统成本，方便现场布线，提高系统可靠性。其485总线输出与兼容于NuDAM、ADAM等模块的ASCII码指令集，使其可与其他厂家的控制模块挂在同一485总线上，且便于计算机编程，使你轻松地构建自己的测控系统。

一、仪表类型

      ● SWP-3E
       ------------ AC系列交流电量集中显示控制仪


      ●SWP-3AC     ------------ AC系列交流电压/电流表

      ●SWP-3COS   ------------ AC系列交流功率因素表

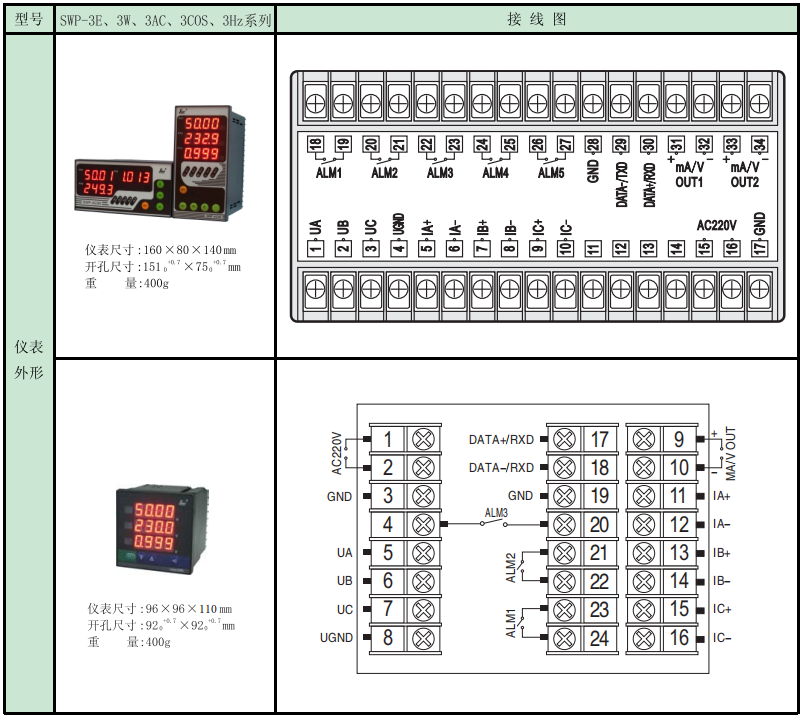

二、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

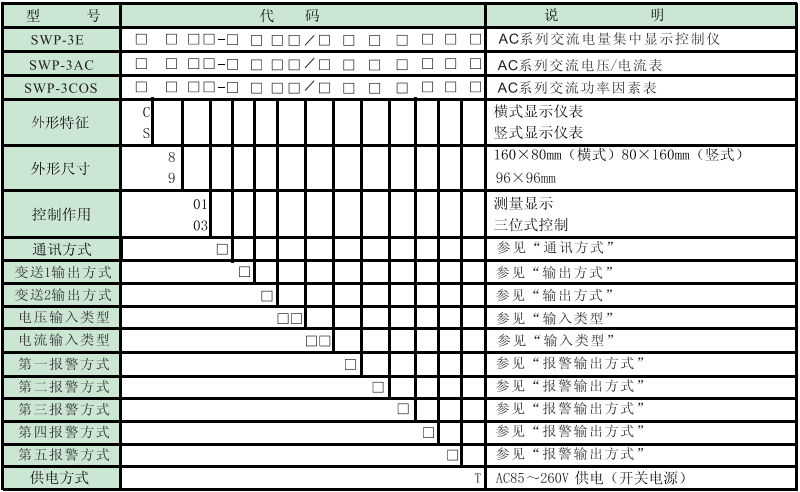

三、SWP-NAC三相电量集中显示控制仪型谱表

★通讯方式∶

★变送输出方式∶

★输入类型∶（出厂默认值）

★ 报警输出方式∶

★典型接线举例∶
