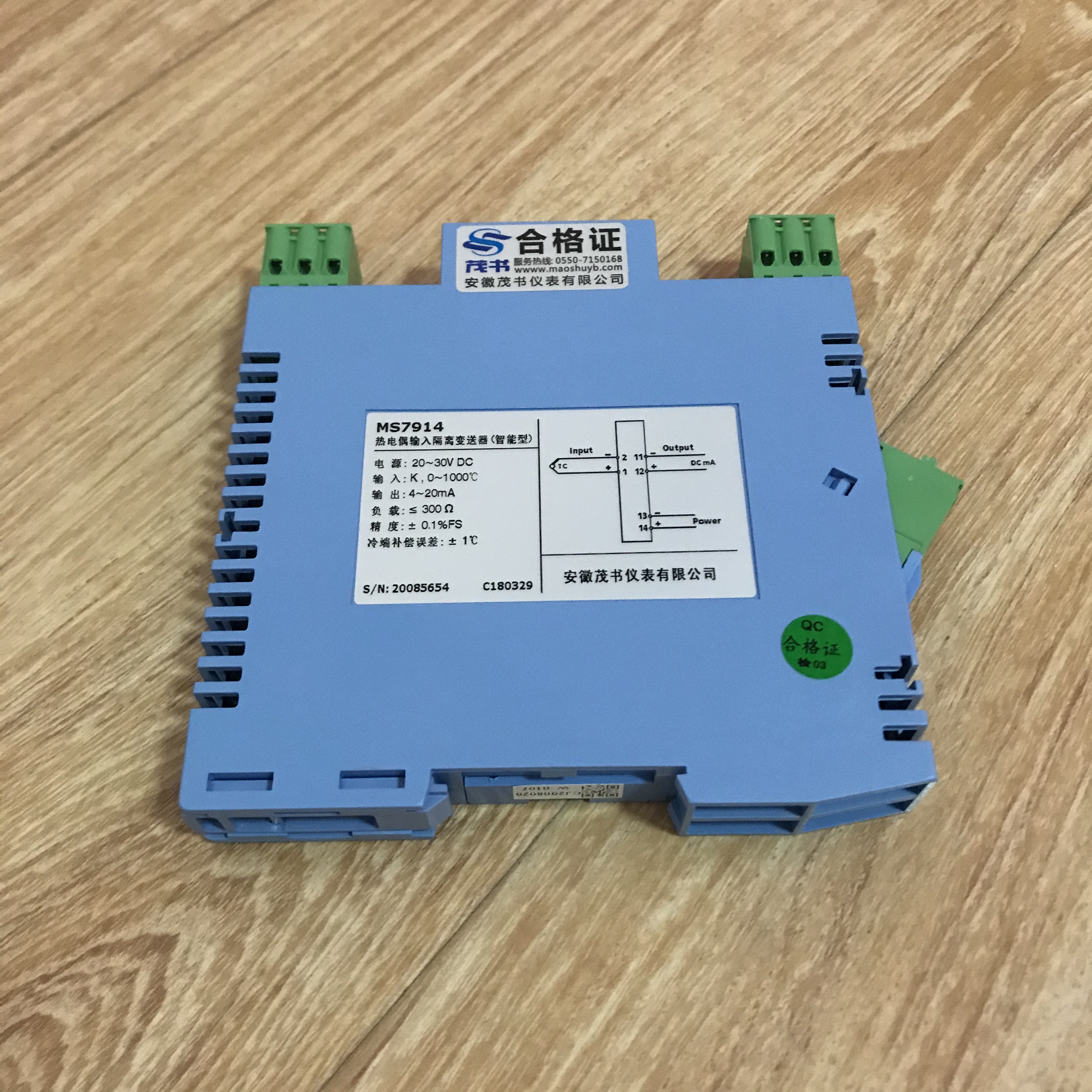

MS7914热电偶输入信号隔离器（智能型一入一出）

·接受热电偶或毫伏信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。


·是智能型的温度变送器，有USB编程接口，可以用适配电缆
连接这个温度变送器和PC机，在PC机上通过软件编程设定输入的热电偶类型和测量范围。



·单通道，一路输入，一路输出。该温度变送器采用独立的直流电源供电，供电电源-输入-输出之间隔离。


·标准的35mmDIN 导轨卡式安装。可拔播的接线插头端子，弹簧压紧连接。


·
可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。


●输 入


（可以通过PC 机及软件编程设定）

热电偶∶K; E;S;B;R;T;N;W;J等

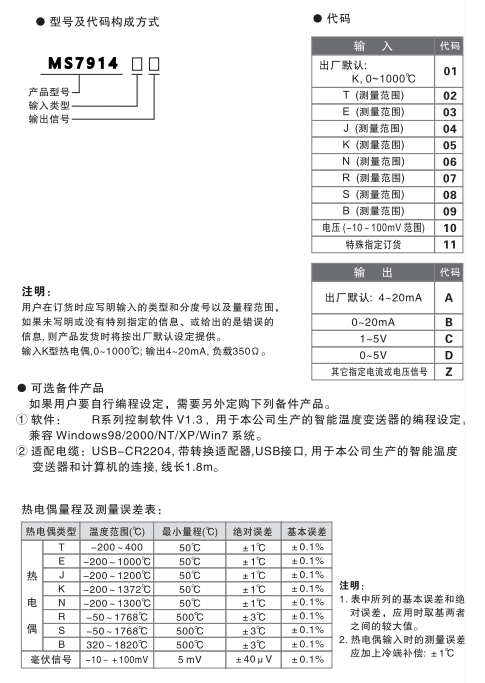

温度量程范围∶根据连接的传感器类型（参见量程表）

可选毫伏信号输入∶-10-＋100mV

范围最小毫伏量程∶5mV


●输出


输出信号∶4~20mA，1~5V，或其它指定信号

负载电阻∶4-20mA输出时，≤550Ω（出厂默认）

                1~5V输出时，≥100KΩ

● 供电电源


供电电压范围∶20~30VDC

额定供电电压∶24VDC


电流消耗（24VDC供电时）∶<30mA

●综合参数


标准精度∶±0.1%（参见热电偶类型、量程及测量误差表）

冷端温度误差∶±1℃


冷端温度补偿范围∶-15~+75℃（补偿电阻已装在仪表内部）

温度源移∶基本误差/10℃

响应时间∶<10ms

补偿温度稳定时间∶< 1min


隔离能力∶输入-输出-电源之间2.5KV，1min，50Hz

绝缘电阻∶输入-输出-电源之间≥100MΩ/500VDC

工作环境温度∶-20~＋60℃

储存环境温度∶-40~+80℃


机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20

外形尺寸∶16×116×110（mm）
