MS6975热电偶或热电阻输入隔离式安全栅（智能型/一入二出）

MS6975热电偶或热电阻输入隔离式安全栅（智能型/一入二出）

一、特性

· 1入2出

· 本安输入

· 适用于热电偶或热电阻

· 可以编程设定输入类型和量程范围

· 隔离输出4～20mA 或 1~5V

二、概述

1、该隔离安全栅适用于现场危险区域的热电偶或热电阻信号输入，经过隔离, 转换为标准直流信号 , 输出到安全区的控制系统或其它仪表。

2、是智能型的温度变送隔离安全栅, 有USB接口 , 可以通过PC机和控制软件编程设定输入的热电阻类型和量程范围。

3、一路输入 , 两路输出。采用独立的直流电源供电 , 供电电源-输入-输出之间隔离。

4、可以与单元组合仪表及 DCS、PLC 等系统配套使用 , 广泛用于工业生产过程的各种温度检测和控制系统。

5、标准35mmDIN 导轨卡式安装。可拔插的接线插头端子, 弹簧压紧连接。

三、技术规格

● 输入(本安)

输入信号类型:

热电阻Pt100,Cu50,Cu100等

热电偶K,E,S,B,R,T,N,J等

测量范围：取决于所用传感器类型

(输入信号类型和量程范围可编程设定, 仪表出厂前或已按用户的要求进行了设定。 详见仪表标签或机壳上印制的数据)

● 输出

输出信号：4~20mA, 1~5V , 或其它指定信号

负载电阻：电流4~20mA或4~20mA输出时, ≤550Ω

电压1~5V、0~5V或0~10V输出时, 负载≥ 100KΩ

  输出纹波： < 10mV p-p

● 供电电源

供电电压范围：20～30VDC

额定供电电压：24VDC

最大电流消耗：< 35mA

● 常规综合参数

标准精度：±0.1%(参见输入类型/量程范围及测量误差表)

导线电阻：热电阻三线输入, ≤10Ω/线

导线电阻影响：热电阻三线输入, <0.005%/Ω

冷端补偿精度：±1℃ (补偿范围 -15~+75℃)

温度漂移：±0.05%FS/10℃

响应时间：<1s

上电稳定时间：<5s

  隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

机壳材质：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作环境温度： -20～＋60℃

储存环境温度：-40～＋80℃

适用于连接的现场设备及所处危险区域：热电偶或热电阻

0区、1区、2区；IIA、IIB、IIC。

● 防爆认证参数

防爆等级标志:[ExiaGa]IIC 最大安全电压(Um)：250VAC/DC

  (端子1-2) Uo: 4.6V Io：40mA Po：0.05W Lo：14 mH Co：100μF

(端子2-3) Uo: 4.6V Io：290mA Po：0.34W Lo：0.21mH Co：100μF

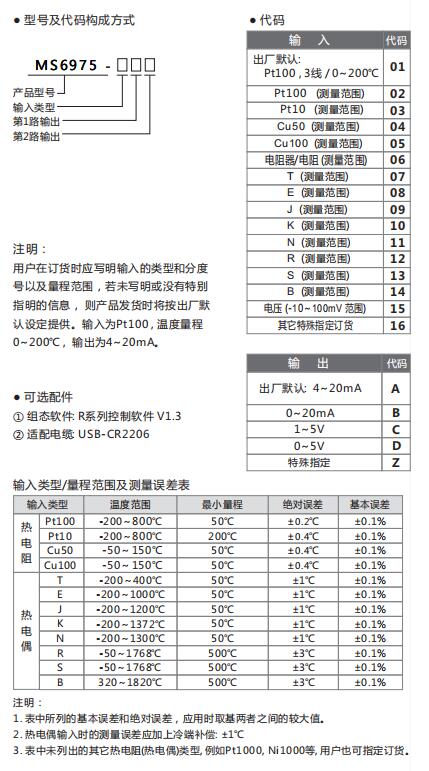

四、型号代码

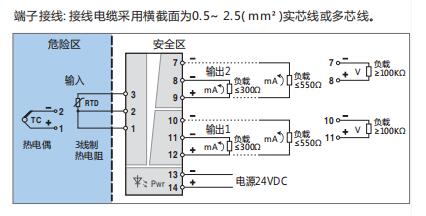

五、端子接线图
