MS6917热电阻输入隔离式安全栅（智能型/一入一出）

MS6917热电阻输入隔离式安全栅（智能型/一入一出）

一、特性

· 1入1出

· 本安输入

· 适用于Pt100,Cu50 等热电阻

· 可以编程设定输入类型和量程范围

· 隔离输出4～20mA 或 1~5V

二、概述

1、该隔离安全栅适用于现场危险区域的热电阻信号输入, 经过隔离, 转换为标准直流信号 , 输出到安全区的控制系统或其它仪表。

2、是智能型的温度变送隔离安全栅, 有USB接口, 可以通过PC机和控制软件编程设定输入的热电阻类型和量程范围。

3、单通道 , 一路输入, 一路输出。采用独立的直流电源供电 , 供电电源-输入-输出之间隔离。

4、可以与单元组合仪表及 DCS、PLC 等系统配套使用 , 广泛用于工业生产过程的各种温度检测和控制系统。

5、标准35mmDIN 导轨卡式安装。可拔插的接线插头端子, 弹簧压紧连接。

三、技术规格

● 输入(本安)

输入类型： Pt100、Cu50等各型热电阻

温度量程范围：取决于所用传感器类型 (参见量程表)

热电阻传感器连接形式: 2线制或 3线制

允许导线电阻：每条导线在10Ω以下

● 输出

输出信号：4～20mA,1～5V, 或其它指定信号

负载电阻：电流4~20mA或4 ~20mA 输出时, 550≤ Ω

电压1~5V、0~5V或0~10V输出时, ≥100K Ω

● 供电电源

供电电压范围：20～30VDC

额定供电电压：24VDC

最大电流消耗：<38mA

● 常规综合参数

标准精度：±0.1%(参见热电阻量程及测量误差表)

温度漂移：基本误差 /10 ℃

响应时间：<1s

隔离能力：输入-输出-电源之间2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC

机壳材质：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作环境温度： -20～＋60℃）

适用于连接的现场设备及所处危险区域：热电阻温度传感器

0区、1区、2区；IIA、IIB、IIC。

● 防爆认证参数

防爆等级标志:[ Exia Ga] IIC

最大安全电压(Um) ：250VAC/DC

(端子1-2) Uo: 4.6V Io :40mA Po: 0.05W Lo: 14 mH Co: 100 μF

(端子2-3) Uo: 4.6V Io : 290mA Po: 0.34W Lo :0 .21mH Co :100 μF

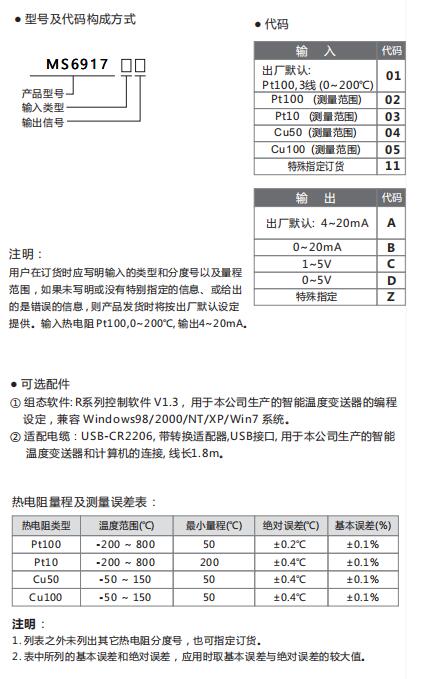

四、型号代码
