MS6930开关量输出隔离式安全栅（二入二出）

添加时间：	2020-09-07 12:55:32

介绍：

MS6930开关量输出隔离式安全栅（二入二出）

一、特性

· 2入2出

· 本安输出,12V/45mA

· 适用于驱动电磁阀、报警器、发光二极管等设备

二、概述

· 该隔离安全栅适用于将安全区的电源通过触点开关(或晶体管、逻辑电平信号 ) 控制,输出隔离的逻辑电压信号。驱动危险区的现场本安设备，如电磁阀、报警器等本安设备以及其它没有能量储存的简单设备。

· 采用独立的直流电源供电，供电电源-输入-输出之间隔离。

· 标准35mmDIN 导轨卡式安装。可拔插的接线插头端子 , 弹簧压紧连接。

三、技术规格

● 输入

输入类型: 适合触点开关、晶体管或逻辑电平信号

A. 选择触点开关：输入开关闭合 ≤5V ; 输入开关断开 15V~30

输入电流 ≤3mA / 24V

开关延时≤2ms

B. 选择晶体管：电气容量 30VDC,100mA

C. 选择电平信号：高电平≥ 4.5V / 低电平 ≤1V

输入特性:

输入开关闭合或晶体管导通, 向危险区设备供电。

输入开关断开或晶体管不导通, 不向危险区设备供电。

● 输出 (本安)

输出特性曲线(见下图)：

zui小输出电压：45mA时,12V

zui大输出电压：24V

zui大输出电流：45mA

● 供电电源

供电电压范围：20～30VDC

额定供电电压：24VDC

电流消耗(24VDC供电, 45mA输出)：< 75mA (1入1出)

< 110mA(2入2出)

● 常规综合参数

隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC

机壳材质：PC(聚碳酸脂)材料

外形尺寸：16×116×110(mm)

工作环境温度： -20～＋60℃）

适用于连接的现场设备及所处危险区域：电磁阀、报警器、发

光二极管或其它本安设备

0区、1区、2区；IIA、IIB、IIC。

● 防爆认证参数

防爆等级标志:[Exia Ga]IIC zui大安全电压(Um)：250VAC/DC

(1-2,4-5) Uo: 24V Io: 151mA Po: 0.91W Lo: 1.1mH Co: 0.09μF

四、型号代码

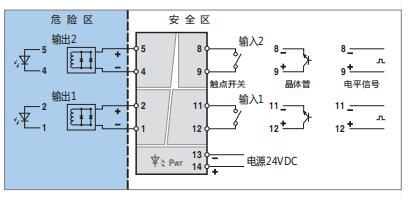

五、端子接线图

端子接线: 接线电缆采用横截面为0.5~ 2.5( mm²)实芯线或多芯线。
