MS7710（MS7721）直流电流输入两线制信号隔离器（回路供电）
介绍：
MS7710（MS7721）直流电流输入两线制信号隔离器
一、特性
MS7710(1入1出)、MS7721(2入2出)
·二线制供电12-28VDC
·4-20mA输入，4-20mA输出
二、技术规格
·将直流电流信号4-20mA隔离传送至控制系统或其它仪表。 ·输入-输出之间隔离。 ·二线制供电方式（供电电源与信号输出为共同的两根导线）。 ·标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。 ●输入 输入信号∶4~20mA ●输出 输出电流（lo）∶4-20mA 输出回路供电电源（Ue）∶12-28VDC 最小工作电压（Ui）∶12VDC 输出负载能力∶见下列计算图示 输出负载电阻（RL）∶计算式RL≤（Ue-Ui）÷0.02 输出纹波∶< 10mVp-p | ●综合参数 标准精度∶±0.1% 温度漂移∶±0.015%/℃ 响应时间∶< 10ms 稳定时间∶≤3s 隔离能力∶输入-输出之间2.5KV，1min.50Hz 绝缘电阻∶输入-输出之间 ≥100MΩ/500VDC 工作环境温度∶-20~+60℃ 储存环境温度∶-40~＋80℃ 机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×104×110（mm） |

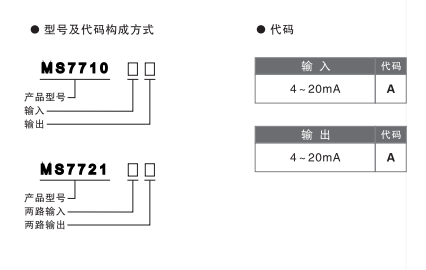

三、型号选择
四、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

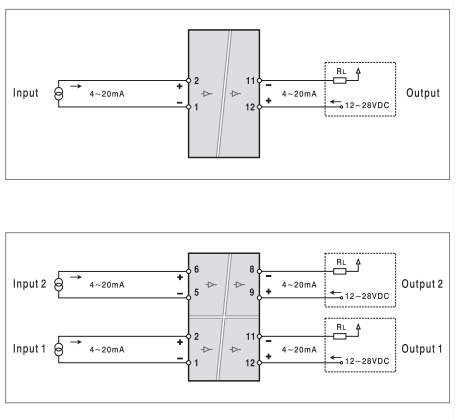

五、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
