MS7791（MS7792）热电偶或热电阻输入两线制温度隔离器（回路供电）

添加时间：	2020-08-01 09:26:55

介绍：

MS7791（MS7792）热电偶或热电阻输入两线制温度隔离器

一、特性

 MS7791(1入1出)、MS7792(2入2出)

·适用于热电阻或热电偶信号输入

·可编程设定

 ·二线制供电12-42VDC 

二、技术规格

·热电偶或热电阻信号输入，经过隔离，变送输出标准的4~20mA 控制系统或其它仪表。 

·可编程设定输入类型和测量范围。

·采用二线制供电方式，输入-输出之间隔离。

 ·可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。 

●输入

（可以通过PC 机及软件编程设定）

· 热电阻 P100、Cu50等

温度量程范围∶根据连接的传感器类型

热电阻传感器连接形式∶2线制或3线制

允许导线电阻∶每条导线在10Ω以下

·热电偶∶K;E;S;B;R;T;N;J 等

温度量程范围∶根据连接的传感器类型

冷端温度补偿范围∶-15-+75℃

（冷端补尝电阻已安装在温度变送器内部）

● 输出 

输出电流（lo）∶4-20mA

 输出回路供电电源（Ue）∶12~42VDC

最小工作电压（Ui）∶12VDC 

输出负载电阻（RL）∶（Ue-12VDC）÷0.02

● 综合通用参数

标准精度∶±0.1%

热电偶冷端温度误差∶±1℃

温度漂移∶基本误差/10℃

响应时间∶<10ms 

隔离能力∶输入-输出之间2.5KV，1min，50Hz

绝缘电阻∶输入-输出之间 ≥100MΩ/500VDC

工作环境温度∶-20~+60℃

储存环境温度∶-40-＋80℃

环境湿度范围∶5-95%RH（无冷凝）

机壳材质∶PC（聚碳酸脂）材料

外形尺寸∶16×104×110（mm） 

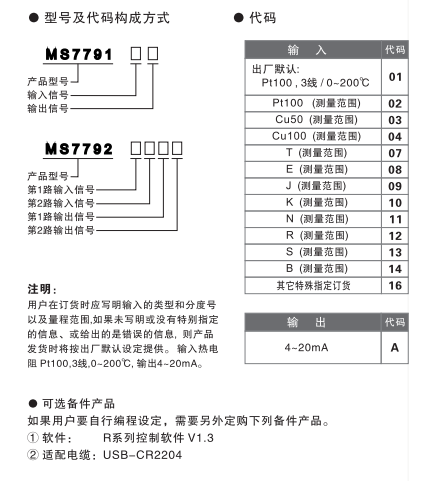

三、型号选择


四、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

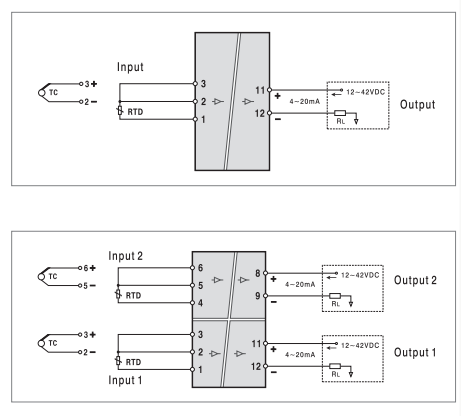

五、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
